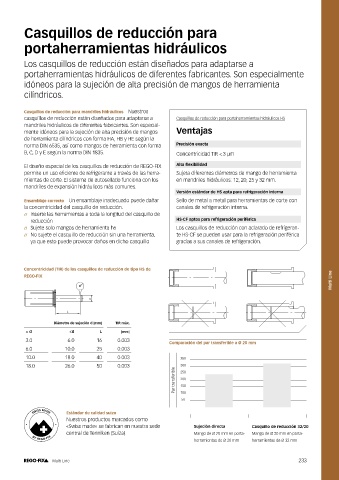

Page 237 - Catalogo_Rego-Fix

Casquillos de reducción para

portaherramientas hidráulicos

Los casquillos de reducción están diseñados para adaptarse a
portaherramientas hidráulicos de diferentes fabricantes. Son especialmente
idóneos para la sujeción de alta precisión de mangos de herramienta

cilíndricos.

Casquillos de reducción para mandriles hidráulicos Nuestros
casquillos de reducción están diseñados para adaptarse a Casquillos de reducción para portaherramientas hidráulicos HS
mandriles hidráulicos de diferentes fabricantes. Son especial-
mente idóneos para la sujeción de alta precisión de mangos Ventajas
de herramienta cilíndricos con forma HA, HB y HE según la
norma DIN 6535, así como mangos de herramienta con forma Precisión exacta
B, C, D y E según la norma DIN 1835. Concentricidad TIR < 3 µm

El diseño especial de los casquillos de reducción de REGO-FIX Alta flexibilidad
permite un uso eficiente de refrigerante a través de las herra- Sujeta diferentes diámetros de mango de herramienta
mientas de corte. El sistema de autosellado funciona con los en mandriles hidráulicos: 12, 20, 25 y 32 mm.
mandriles de expansión hidráulicos más comunes.
Versión estándar de HS apta para refrigeración interna
Ensamblaje correcto Un ensamblaje inadecuado puede dañar Sello de metal a metal para herramientas de corte con
la concentricidad del casquillo de reducción. canales de refrigeración interna.
/ / Inserte las herramientas a toda la longitud del casquillo de
reducción HS-CF aptos para refrigeración periférica
/ / Sujete solo mangos de herramienta h6 Los casquillos de reducción con aclarado de refrigeran-
/ / No sujete el casquillo de reducción sin una herramienta, te HS-CF se pueden usar para la refrigeración periférica
ya que esto puede provocar daños en dicho casquillo gracias a sus canales de refrigeración.

Concentricidad (TIR) de los casquillos de reducción de tipo HS de
Multi Line
REGO-FIX

Diámetro de sujeción d [mm] TIR máx.
> d ≤d L [mm]
3.0 6.0 16 0.003 Comparación del par transferible a Ø 20 mm
6.0 10.0 25 0.003
10.0 18.0 40 0.003 350
18.0 26.0 50 0.003 300
Par transferible 200
250
150
100
50

Estándar de calidad suizo
Nuestros productos marcados como
«Swiss made» se fabrican en nuestra sede Sujeción directa Casquillo de reducción 32/20
central de Tenniken (Suiza). Mango de Ø 20 mm en porta- Mango de Ø 20 mm en porta-
herramientas de Ø 20 mm herramientas de Ø 32 mm
