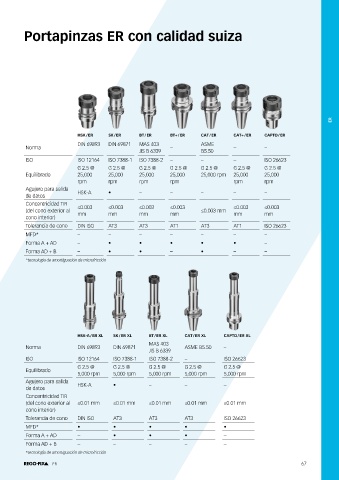

Portapinzas ER con calidad suiza

ER

HSK / ER SK / ER BT / ER BT+ / ER CAT / ER CAT+ / ER CAPTO / ER
DIN 69893 DIN 69871 MAS 403 ASME
Norma – – –
JIS B 6339 B5.50
ISO ISO 12164 ISO 7388-1 ISO 7388-2 – – – ISO 26623
G 2.5 @ G 2.5 @ G 2.5 @ G 2.5 @ G 2.5 @ G 2.5 @ G 2.5 @
Equilibrado 25,000 25,000 25,000 25,000 25,000 rpm 25,000 25,000
rpm rpm rpm rpm rpm rpm
Agujero para salida HSK-A • – – – – –
de datos
Concentricidad TIR ≤0.003 ≤0.003 ≤0.003 ≤0.003 ≤0.003 ≤0.003
(del cono exterior al mm mm mm mm ≤0.003 mm mm mm
cono interior)
Tolerancia de cono DIN ISO AT3 AT3 AT1 AT3 AT1 ISO 26623
MFD* – – – – – – –
Forma A + AD – • • • • • –
Forma AD + B – • • – • – –
*tecnología de amortiguación de microfricción

HSK-A / ER XL SK / ER XL BT / ER XL CAT / ER XL CAPTO / ER XL
MAS 403
Norma DIN 69893 DIN 69871 ASME B5.50 –
JIS B 6339
ISO ISO 12164 ISO 7388-1 ISO 7388-2 – ISO 26623
G 2.5 @ G 2.5 @ G 2.5 @ G 2.5 @ G 2.5 @
Equilibrado
5,000 rpm 5,000 rpm 5,000 rpm 5,000 rpm 5,000 rpm
Agujero para salida HSK-A • – – –
de datos
Concentricidad TIR
(del cono exterior al ≤0.01 mm ≤0.01 mm ≤0.01 mm ≤0.01 mm ≤0.01 mm
cono interior)
Tolerancia de cono DIN ISO AT3 AT3 AT3 ISO 26623
MFD* • • • • •
Forma A + AD – • • • –
Forma AD + B – – – – –
*tecnología de amortiguación de microfricción
ER 67
