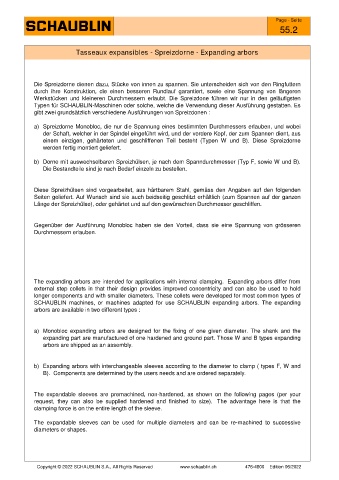

P. 100
Page - Seite
55.2
Tasseaux expansibles - Spreizdorne - Expanding arbors
Die Spreizdorne dienen dazu, Stücke von innen zu spannen. Sie unterscheiden sich von den Ringfuttern
durch ihre Konstruktion, die einen besseren Rundlauf garantiert, sowie eine Spannung von längeren
Werkstücken und kleineren Durchmessern erlaubt. Die Spreizdone führen wir nur in den geläufigsten
Typen für SCHAUBLIN-Maschinen oder solche, welche die Verwendung dieser Ausführung gestatten. Es
gibt zwei grundsätzlich verschiedene Ausführungen von Spreizdonen :
a) Spreizdorne Monobloc, die nur die Spannung eines bestimmten Durchmessers erlauben, und wobei
der Schaft, welcher in der Spindel eingeführt wird, und der vordere Kopf, der zum Spannen dient, aus
einem einzigen, gehärteten und geschliffenen Teil besteht (Typen W und B). Diese Spreizdorne
werden fertig montiert geliefert.
b) Dorne mit auswechselbaren Spreizhülsen, je nach dem Spanndurchmesser (Typ F, sowie W und B).
Die Bestandteile sind je nach Bedarf einzeln zu bestellen.
Diese Spreizhülsen sind vorgearbeitet, aus härtbarem Stahl, gemäss den Angaben auf den folgenden
Seiten geliefert. Auf Wunsch sind sie auch beidseitig geschlitzt erhältlich (zum Spannen auf der ganzen
Länge der Spreizhülse), oder gehärtet und auf den gewünschten Durchmesser geschliffen.
Gegenüber der Ausführung Monobloc haben sie den Vorteil, dass sie eine Spannung von grösseren
Durchmessern erlauben.
The expanding arbors are intended for applications with internal clamping. Expanding arbors differ from
external step collets in that their design provides improved concentricity and can also be used to hold
longer components and with smaller diameters. These collets were developed for most common types of
SCHAUBLIN machines, or machines adapted for use SCHAUBLIN expanding arbors. The expanding
arbors are available in two different types :
a) Monobloc expanding arbors are designed for the fixing of one given diameter. The shank and the
expanding part are manufactured of one hardened and ground part. Those W and B types expanding
arbors are shipped as an assembly.
b) Expanding arbors with interchangeable sleeves according to the diameter to clamp ( types F, W and
B). Components are determined by the users needs and are ordered separately.
The expandable sleeves are premachined, non-hardened, as shown on the following pages (per your
request, they can also be supplied hardened and finished to size). The advantage here is that the
clamping force is on the entire length of the sleeve.
The expandable sleeves can be used for multiple diameters and can be re-machined to successive
diameters or shapes.
