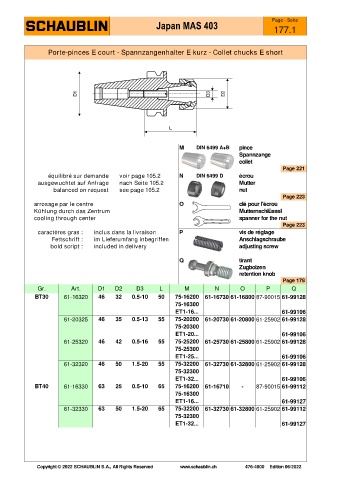

Japan MAS 403
177.1

Porte-pinces E court - Spannzangenhalter E kurz - Collet chucks E short

M DIN 6499 A+B pince
Spannzange
collet
Page 221
équilibré sur demande voir page 105.2 N DIN 6499 D écrou
ausgewuchtet auf Anfrage nach Seite 105.2 Mutter
balanced on request see page 105.2 nut
Page 223
arrosage par le centre O clé pour l'écrou
Kühlung durch das Zentrum Mutternschlüssel
cooling through center spanner for the nut
Page 223
caractères gras : inclus dans la livraison P vis de réglage
Fettschrift : im Lieferumfang inbegriffen Anschlagschraube
bold script : included in delivery adjusting screw

Q tirant
Zugbolzen
retention knob
Page 178
Gr. Art. D1 D2 D3 L M N O P Q
BT30 61-16320 46 32 0.5-10 50 75-16200 61-16730 61-16800 87-90015 61-99128
75-16300
ET1-16... 61-99106
61-20325 46 35 0.5-13 55 75-20200 61-20730 61-20800 61-25902 61-99128
75-20300
ET1-20... 61-99106
61-25320 46 42 0.5-16 55 75-25200 61-25730 61-25800 61-25902 61-99128
75-25300
ET1-25... 61-99106
61-32320 46 50 1.5-20 55 75-32200 61-32730 61-32800 61-25902 61-99128
75-32300
ET1-32... 61-99106
BT40 61-16330 63 25 0.5-10 65 75-16200 61-16710 - 87-90015 61-99112
75-16300
ET1-16... 61-99127
61-32330 63 50 1.5-20 65 75-32200 61-32730 61-32800 61-25902 61-99112
75-32300
ET1-32... 61-99127
