P. 247
Page - Seite
197

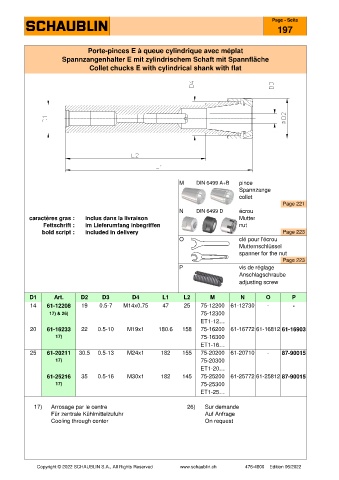

Porte-pinces E à queue cylindrique avec méplat
Spannzangenhalter E mit zylindrischem Schaft mit Spannfläche
Collet chucks E with cylindrical shank with flat
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
caractères gras : inclus dans la livraison Mutter
Fettschrift : im Lieferumfang inbegriffen nut
bold script : included in delivery Page 223
O clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 223
P vis de réglage
Anschlagschraube
adjusting screw
D1 Art. D2 D3 D4 L1 L2 M N O P
14 61-12208 19 0.5-7 M14x0.75 47 25 75-12200 61-12730 - -
17) & 26) 75-12300
ET1-12…
20 61-16233 22 0.5-10 M19x1 180.6 158 75-16200 61-16772 61-16812 61-16903
17) 75-16300
ET1-16…
25 61-20211 30.5 0.5-13 M24x1 182 155 75-20200 61-20710 - 87-90015
17) 75-20300
ET1-20…
61-25216 35 0.5-16 M30x1 182 145 75-25200 61-25772 61-25812 87-90015
17) 75-25300
ET1-25…
17) Arrosage par le centre 26) Sur demande
Für zentrale Kühlmittelzufuhr Auf Anfrage
Cooling through center On request
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
