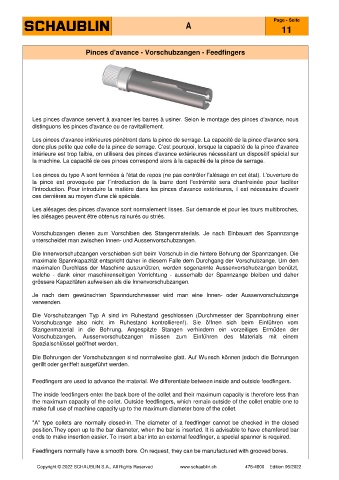

Pinces d'avance - Vorschubzangen - Feedfingers
Les pinces d'avance servent à avancer les barres à usiner. Selon le montage des pinces d'avance, nous
distinguons les pinces d'avance ou de ravitaillement.
Les pinces d'avance intérieures pénètrent dans la pince de serrage. La capacité de la pince d'avance sera
donc plus petite que celle de la pince de serrage. C'est pourquoi, lorsque la capacité de la pince d'avance
intérieure est trop faible, on utilisera des pinces d'avance extérieures nécessitant un dispositif spécial sur
la machine. La capacité de ces pinces correspond alors à la capacité de la pince de serrage.
Les pinces du type A sont fermées à l'état de repos (ne pas contrôler l'alésage en cet état). L'ouverture de
la pince est provoquée par l'introduction de la barre dont l'extrémité sera chanfreinée pour faciliter
l'introduction. Pour introduire la matière dans les pinces d'avance extérieures, il est nécessaire d'ouvrir
ces dernières au moyen d'une clé spéciale.
Les alésages des pinces d'avance sont normalement lisses. Sur demande et pour les tours multibroches,
les alésages peuvent être obtenus rainurés ou striés.
Vorschubzangen dienen zum Vorschiben des Stangenmaterials. Je nach Einbauart des Spannzange
unterscheidet man zwischen Innen- und Aussenvorschubzangen.
Die Innenvorschubzangen verschieben sich beim Vorschub in die hintere Bohrung der Spannzangen. Die
maximale Spannkapazität entspricht daher in diesem Falle dem Durchgang der Vorschubzange. Um den
maximalen Durchlass der Maschine auszunützen, werden sogenannte Aussenvorschubzangen benützt,
welche - dank einer maschinenseitigen Vorrichtung - ausserhalb der Spannzange bleiben und daher
grössere Kapazitäten aufweisen als die Innenvorschubzangen.
Je nach dem gewünschten Spanndurchmesser wird man eine Innen- oder Aussenvorschubzange
verwenden.
Die Vorschubzangen Typ A sind im Ruhestand geschlossen (Durchmesser der Spannbohrung einer
Vorschubzange also nicht im Ruhestand kontrollieren!). Sie öffnen sich beim Einführen vom
Stangenmaterial in die Bohrung. Angespitzte Stangen verhindern ein vorzeitiges Ermüden der
Vorschubzangen. Aussenvorschubzangen müssen zum Einführen des Materials mit einem
Spezialschlüssel geöffnet werden.
Die Bohrungen der Vorschubzangen sind normalweise glatt. Auf Wunsch können jedoch die Bohrungen
gerillt oder geriffelt ausgeführt werden.
Feedfingers are used to advance the material. We differentiate between inside and outside feedfingers.
The inside feedfingers enter the back bore of the collet and their maximum capacity is therefore less than
the maximum capacity of the collet. Outside feedfingers, which remain outside of the collet enable one to
make full use of machine capacity up to the maximum diameter bore of the collet.
"A" type collets are normally closed-in. The diameter of a feedfinger cannot be checked in the closed
position.They open up to the bar diameter, when the bar is inserted. It is advisable to have chamfered bar
ends to make insertion easier. To insert a bar into an external feedfinger, a special spanner is required.
Feedfingers normally have a smooth bore. On request, they can be manufactured with grooved bores.
