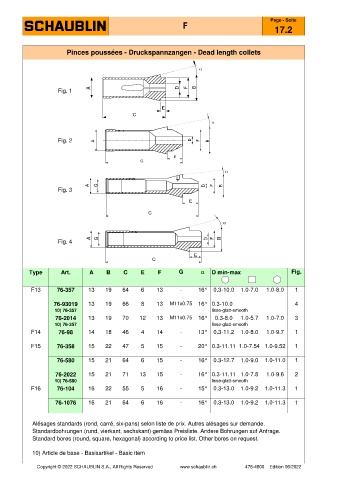

Page 46 - SCHAUBLIN
P. 46
Page - Seite
F
17.2
Pinces poussées - Druckspannzangen - Dead length collets
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Type Art. A B C E F G a D min-max Fig.
F13 76-357 13 19 64 6 13 - 16° 0.3-10.0 1.0-7.0 1.0-8.0 1
76-93019 13 19 66 8 13 M11x0.75 16° 0.3-10.0 4
10) 76-357 lisse-glatt-smooth
76-2014 13 19 70 12 13 M11x0.75 16° 0.3-8.0 1.0-5.7 1.0-7.0 3
10) 76-357 lisse-glatt-smooth
F14 76-98 14 18 46 4 14 - 13° 0.3-11.2 1.0-8.0 1.0-9.7 1
F15 76-358 15 22 47 5 15 - 20° 0.3-11.11 1.0-7.54 1.0-9.52 1
76-580 15 21 64 6 15 - 16° 0.3-12.7 1.0-9.0 1.0-11.0 1
76-2022 15 21 71 13 15 - 16° 0.3-11.11 1.0-7.8 1.0-9.6 2
10) 76-580 lisse-glatt-smooth
F16 76-104 16 22 55 5 16 - 15° 0.3-13.0 1.0-9.2 1.0-11.3 1
76-1076 16 21 64 6 16 - 16° 0.3-13.0 1.0-9.2 1.0-11.3 1
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
10) Article de base - Basisartikel - Basic item
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
