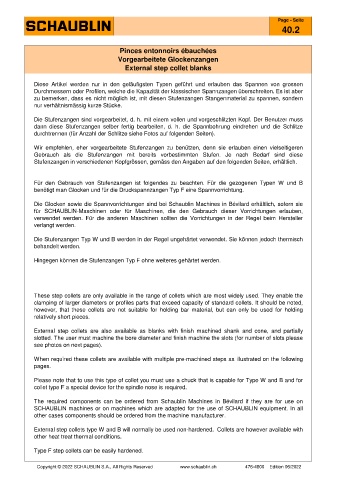

Page 84 - SCHAUBLIN
P. 84
Page - Seite
40.2
Pinces entonnoirs ébauchées
Vorgearbeitete Glockenzangen
External step collet blanks
Diese Artikel werden nur in den geläufigsten Typen geführt und erlauben das Spannen von grossen
Durchmessern oder Profilen, welche die Kapazität der klassischen Spannzangen überschreiten. Es ist aber
zu bemerken, dass es nicht möglich ist, mit diesen Stufenzangen Stangenmaterial zu spannen, sondern
nur verhältnismässig kurze Stücke.
Die Stufenzangen sind vorgearbeitet, d. h. mit einem vollen und vorgeschlitzten Kopf. Der Benutzer muss
dann diese Stufenzangen selber fertig bearbeiten, d. h. die Spannbohrung eindrehen und die Schlitze
durchtrennen (für Anzahl der Schlitze siehe Fotos auf folgenden Seiten).
Wir empfehlen, eher vorgearbeitete Stufenzangen zu benützen, denn sie erlauben einen vielseitigeren
Gebrauch als die Stufenzangen mit bereits vorbestimmten Stufen. Je nach Bedarf sind diese
Stufenzangen in verschiedenen Kopfgrössen, gemäss den Angaben auf den folgenden Seiten, erhältlich.
Für den Gebrauch von Stufenzangen ist folgendes zu beachten. Für die gezogenen Typen W und B
benötigt man Glocken und für die Druckspannzangen Typ F eine Spannvorrichtung.
Die Glocken sowie die Spannvorrichtungen sind bei Schaublin Machines in Bévilard erhältlich, sofern sie
für SCHAUBLIN-Maschinen oder für Maschinen, die den Gebrauch dieser Vorrichtungen erlauben,
verwendet werden. Für die anderen Maschinen sollten die Vorrichtungen in der Regel beim Hersteller
verlangt werden.
Die Stufenzangen Typ W und B werden in der Regel ungehärtet verwendet. Sie können jedoch thermisch
behandelt werden.
Hingegen können die Stufenzangen Typ F ohne weiteres gehärtet werden.
These step collets are only available in the range of collets which are most widely used. They enable the
clamping of larger diameters or profiles parts that exceed capacity of standard collets. It should be noted,
however, that these collets are not suitable for holding bar material, but can only be used for holding
relatively short pieces.
External step collets are also available as blanks with finish machined shank and cone, and partially
slotted. The user must machine the bore diameter and finish machine the slots (for number of slots please
see photos on next pages).
When required these collets are available with multiple pre-machined steps as illustrated on the following
pages.
Please note that to use this type of collet you must use a chuck that is capable for Type W and B and for
collet type F a special device for the spindle nose is required.
The required components can be ordered from Schaublin Machines in Bévilard if they are for use on
SCHAUBLIN machines or on machines which are adapted for the use of SCHAUBLIN equipment. In all
other cases components should be ordered from the machine manufacturer.
External step collets type W and B will normally be used non-hardened. Collets are however available with
other heat treat thermal conditions.
Type F step collets can be easily hardened.
