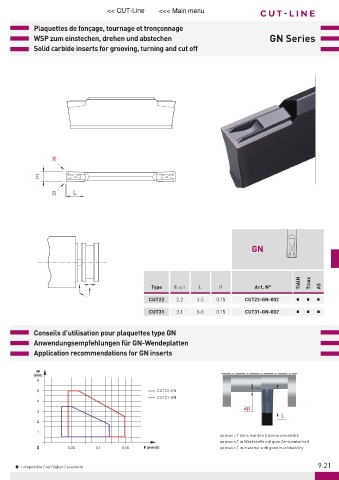

Plaquettes de fonçage, tournage et tronçonnage
WSP zum einstechen, drehen und abstechen GN Series
Solid carbide inserts for grooving, turning and cut off

R

E

R L

GN

TiAlN Tmax
Type E ±0.1 L R Art. N° AS
CUT22 2.2 3.5 0.15 CUT22-GN-002 Ŷ Ŷ Ŷ
CUT31 3.1 5.0 0.15 CUT31-GN-002 Ŷ Ŷ Ŷ

Conseils d’utilisation pour plaquettes type GN
Anwendungsempfehlungen für GN-Wendeplatten
Application recommendations for GN inserts

ap
(mm)
6
5 CUT22-GN
CUT31-GN
4
ap
3
L
2
1
ap max = T dans matière à bonne usinabilité
ap max = T in Werkstoffe mit gute Zerspanbarkeit
0 0,05 0,1 0,15 F (mm/U) ap max = T in material with good machinability

Ŷ = disponible / verfügbar / available 9.21
