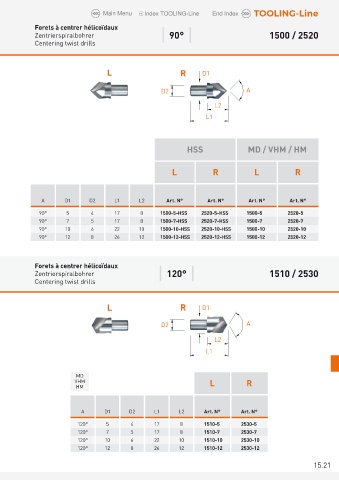

Forets à centrer hélicoïdaux
Zentrierspiralbohrer 90° 1500 / 2520
Centering twist drills
L R D1
D2 A
L2
L1
HSS MD / VHM / HM
L R L R
A D 1 D 2 L 1 L 2 Art. N° Art. N° Art. N° Art. N°
9 0 ° 5 4 1 7 8 1500-5-HSS 2520-5-HSS 1500-5 2520-5
9 0 ° 7 5 1 7 8 1500-7-HSS 2520-7-HSS 1500-7 2520-7
90° 10 6 22 10 1500-10-HSS 2520-10-HSS 1500-10 2520-10
90° 12 8 26 12 1500-12-HSS 2520-12-HSS 1500-12 2520-12
Forets à centrer hélicoïdaux
Zentrierspiralbohrer 120° 1510 / 2530
Centering twist drills
L R D1
D2 A
L2
L1
MD
VHM L R
HM
A D 1 D 2 L 1 L 2 Art. N° Art. N°
120° 5 4 17 8 1510-5 2530-5
120° 7 5 17 8 1510-7 2530-7
120° 10 6 22 10 1510-10 2530-10
120° 12 8 26 12 1510-12 2530-12
