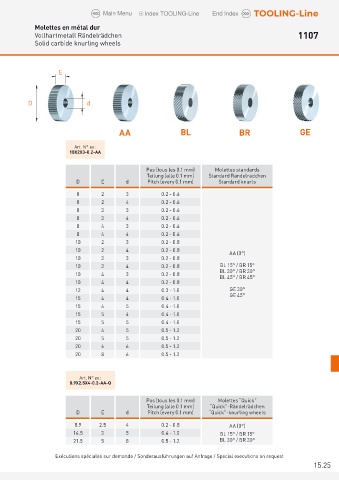

Molettes en métal dur
Vollhartmetall Rändelrädchen 1107
Solid carbide knurling wheels

E

D d

AA BL BR GE

Art. N° ex:
10X2X3-0.2-AA
Pas (tous les 0.1 mm) Molettes standards
Teilung (alle 0.1 mm) Standard Rändelrädchen
D E d Pitch (every 0.1 mm) Standard knurls
8 2 3 0.2 - 0.6
8 2 4 0.2 - 0.6
8 3 3 0.2 - 0.6
8 3 4 0.2 - 0.6
8 4 3 0.2 - 0.6
8 4 4 0.2 - 0.6
10 2 3 0.2 - 0.8
10 2 4 0.2 - 0.8 AA (0°)
10 3 3 0.2 - 0.8
10 3 4 0.2 - 0.8 BL 15° / BR 15°
10 4 3 0.2 - 0.8 BL 30° / BR 30°
BL 45° / BR 45°
10 4 4 0.2 - 0.8
12 4 4 0.3 - 1.0 GE 30°
15 4 4 0.4 - 1.0 GE 45°
15 4 5 0.4 - 1.0
15 5 4 0.4 - 1.0
15 5 5 0.4 - 1.0
20 4 5 0.5 - 1.2
20 5 5 0.5 - 1.2
20 6 6 0.5 - 1.2
20 8 6 0.5 - 1.2

Art. N° ex:
8.9X2.5X4-0.2-AA-Q

Pas (tous les 0.1 mm) Molettes “Quick”
Teilung (alle 0.1 mm) “Quick”-Rändelrädchen
D E d Pitch (every 0.1 mm) “Quick”-knurling wheels
8.9 2.5 4 0.2 - 0.8 AA (0°)
14.5 3 5 0.4 - 1.0 BL 15° / BR 15°
21.5 5 8 0.5 - 1.2 BL 30° / BR 30°

Exécutions spéciales sur demande / Sonderausführungen auf Anfrage / Special executions on request
15.25
