Codification
Kodifizierung
Coding guide
7 6 4 X – 2 . 0 – R 2 0 – H T A
Dimension Rayon Nuance
Abmessung Radius Sorte
Dimension Radius Grade

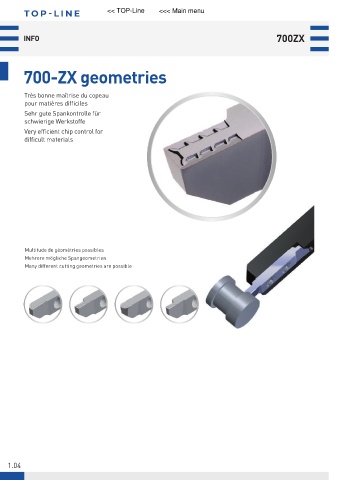

Géométrie de coupe / Brise-copeaux / Particularités
Schneidgeometrie / Spanbrecher / Sondereigenschaften
Cutting geometry / Chip breaker / Special features
Géométrie d’usinage
Bearbeitungsgeometrie
Machining geometry
1 2 3 4 5 6 7
Gamme de produit définit la compatibilité des plaquettes avec le porte-outils
Produktserie definiert die Kompatibilität der Wendeschneidplatten mit dem Werkzeughalter
Product series defines the compatibility between inserts and toolholders
L = 1 , 3 , 5 , 7 (chiffre impair / ungerade Zahl / uneven number)
R = 2 , 4 , 6 , 8 (chiffre pair / gerade Zahl / even number)
L R L R L R L R
710 720 730 740 750 760 770 780
6 7 10 16
pour machines à cames main series main series tronçonnage uniquement
für kurvengesteuerte Maschinen small type large type nur für abstechen
for cam driven machines only for parting off
Applitec série 700 Système de serrage à denture décalée avec 2 vis de fixation
Applitec 700 Serie Spannsystem mit 2 Schrauben und verschobener Verzahnung
Applitec 700 series Shifted teeth clamping system with 2 screws
