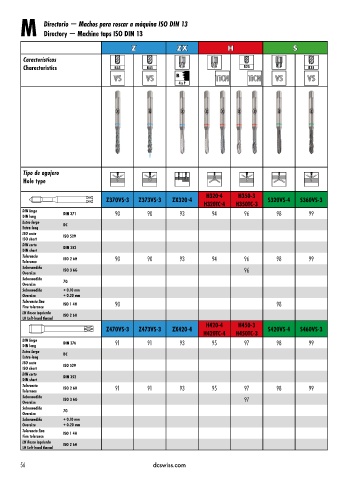

Directorio ¤ Machos para roscar a máquina ISO DIN 13
M Directory ¤ Machine taps ISO DIN 13

Z ZX H S

Características
Characteristics R45 R45 R25 R35
VS VS B TiCN TiCN VS VS
4 x P

Tipo de agujero
Hole type

H320«4 H350-3
Z370VS«3 Z373VS«3 ZX320«4 S320VS-4 S360VS-3
H320TC«4 H350TC-3
DIN largo DIN 371 90 90 93 94 96 98 99
DIN long
Extra-largo DC
Extra-long
ISO corto ISO 529
ISO short
DIN corto DIN 352
DIN short
Tolerancia ISO 2 6H 90 90 93 94 96 98 99
Tolerance
Sobremedida ISO 3 6G 96
Oversize
Sobremedida 7G
Oversize
Sobremedida + 0.10 mm
Oversize + 0.20 mm
Tolerancia fina ISO 1 4H 90 98
Fine tolerance
LH Rosca izquierda ISO 2 6H
LH Left-hand thread
H420-4 H450-3
Z470VS«3 Z473VS-3 ZX420-4 S420VS-4 S460VS-3
H420TC-4 H450TC-3
DIN largo 91 91 93 95 97 98 99
DIN long DIN 376
Extra-largo DC
Extra-long
ISO corto ISO 529
ISO short
DIN corto DIN 352
DIN short
Tolerancia ISO 2 6H 91 91 93 95 97 98 99
Tolerance
Sobremedida ISO 3 6G 97
Oversize
Sobremedida 7G
Oversize
Sobremedida + 0.10 mm
Oversize + 0.20 mm
Tolerancia fina ISO 1 4H
Fine tolerance
LH Rosca izquierda ISO 2 6H
LH Left-hand thread
