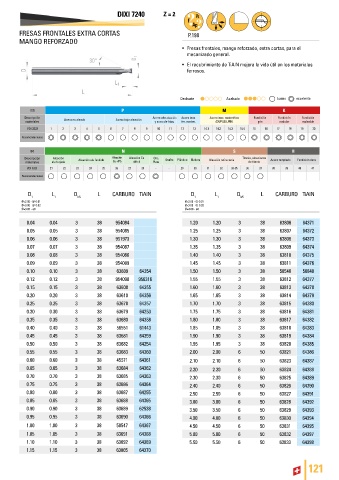

P. 123
DIXI 7240 Z = 2
FRESAS FRONTALES EXTRA CORTAS P.198
MANGO REFORZADO
• Fresas frontales, mango reforzado, extra cortas, para el
mecanizado general.
• El recubrimiento de TiAlN mejora la vida útil en los materiales
ferrosos.
Desbaste Acabado bueno excelente
ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones
ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones
D 1 L 1 D L CARBURO TiAIN D 1 L 1 D L CARBURO TiAIN
h5
h5
Ø<2.00 - 0/-0.01 Ø<2.00 - 0/-0.01
Ø<3.00 - 0/-0.02 Ø<3.00 - 0/-0.02
Ø≥3.00 - e8 Ø≥3.00 - e8
0.04 0.04 3 38 954084 1.20 1.20 3 38 63806 64371
0.05 0.05 3 38 954085 1.25 1.25 3 38 63807 64372
0.06 0.06 3 38 951973 1.30 1.30 3 38 63808 64373
0.07 0.07 3 38 954087 1.35 1.35 3 38 63809 64374
0.08 0.08 3 38 954086 1.40 1.40 3 38 63810 64375
0.09 0.09 3 38 954089 1.45 1.45 3 38 63811 64376
0.10 0.10 3 38 63609 64354 1.50 1.50 3 38 50548 56840
0.12 0.12 3 38 954090 956316 1.55 1.55 3 38 63812 64377
0.15 0.15 3 38 63608 64355 1.60 1.60 3 38 63813 64378
0.20 0.20 3 38 63610 64356 1.65 1.65 3 38 63814 64379
0.25 0.25 3 38 63678 64357 1.70 1.70 3 38 63815 64380
0.30 0.30 3 38 63679 64253 1.75 1.75 3 38 63816 64381
0.35 0.35 3 38 63680 64358 1.80 1.80 3 38 63817 64382
0.40 0.40 3 38 56551 61443 1.85 1.85 3 38 63818 64383
0.45 0.45 3 38 63681 64359 1.90 1.90 3 38 63819 64384
0.50 0.50 3 38 63682 64254 1.95 1.95 3 38 63820 64385
0.55 0.55 3 38 63683 64360 2.00 2.00 6 50 63821 64386
0.60 0.60 3 38 45571 64361 2.10 2.10 6 50 63823 64387
0.65 0.65 3 38 63684 64362 2.20 2.20 6 50 63824 64388
0.70 0.70 3 38 63685 64363 2.30 2.30 6 50 63825 64389
0.75 0.75 3 38 63686 64364 2.40 2.40 6 50 63826 64390
0.80 0.80 3 38 63687 64255 2.50 2.50 6 50 63827 64391
0.85 0.85 3 38 63688 64365 3.00 3.00 6 50 63828 64392
0.90 0.90 3 38 63689 62538 3.50 3.50 6 50 63829 64393
0.95 0.95 3 38 63690 64366 4.00 4.00 6 50 63830 64394
1.00 1.00 3 38 50547 64367 4.50 4.50 6 50 63831 64395
1.05 1.05 3 38 63691 64368 5.00 5.00 6 50 63832 64397
1.10 1.10 3 38 63692 64369 5.50 5.50 6 50 63833 64398
1.15 1.15 3 38 63805 64370
