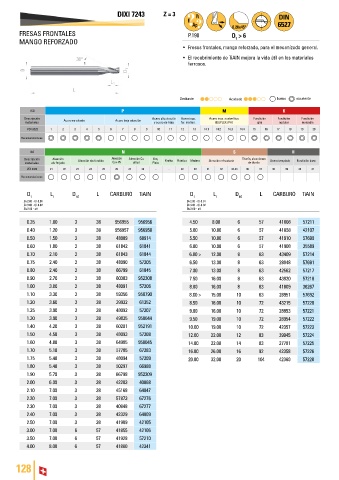

DIXI 7243 Z = 3
FRESAS FRONTALES P.190 D > 6
MANGO REFORZADO 1
• Fresas frontales, mango reforzado, para el mecanizado general.
• El recubrimiento de TiAlN mejora la vida útil en los materiales
ferrosos.
Desbaste Acabado bueno excelente
ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones
ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones
D 1 L 1 D L CARBURO TiAIN D 1 L 1 D L CARBURO TiAIN
h5
h5
Ø<2.00 - 0/-0.01 Ø<2.00 - 0/-0.01
Ø<3.00 - 0/-0.02 Ø<3.00 - 0/-0.02
Ø≥3.00 - e8 Ø≥3.00 - e8
0.35 1.00 3 38 956955 956956 4.50 8.00 6 57 41808 57211
0.40 1.20 3 38 956957 956958 5.00 10.00 6 57 41858 42107
0.50 1.50 3 38 48089 60914 5.50 10.00 6 57 41910 57690
0.60 1.80 3 38 61842 61841 6.00 10.00 6 57 41908 35589
0.70 2.10 3 38 61843 61844 6.00 > 12.00 8 63 43409 57214
0.75 2.40 3 38 48090 57205 6.50 13.00 8 63 28948 57691
0.80 2.40 3 38 66799 61845 7.00 13.00 8 63 42562 57217
0.90 2.70 3 38 60383 952308 7.50 16.00 8 63 43920 57218
1.00 3.00 3 38 48091 57206 8.00 16.00 8 63 41809 36267
1.10 3.30 3 38 59356 950790 8.00 > 15.00 10 63 28951 57692
1.20 3.60 3 38 39932 61352 8.50 16.00 10 72 43215 57220
1.25 3.90 3 38 48092 57207 9.00 16.00 10 72 28953 57221
1.30 3.90 3 38 49835 950044 9.50 19.00 10 72 28954 57222
1.40 4.20 3 38 60201 952191 10.00 19.00 10 72 42357 57223
1.50 4.50 3 38 48093 57208 12.00 22.00 12 83 39945 57224
1.60 4.80 3 38 64985 950045 14.00 22.00 14 83 27781 57225
1.70 5.10 3 38 57785 67283 16.00 26.00 16 92 42358 57226
1.75 5.40 3 38 48094 57209 20.00 32.00 20 104 42360 57228
1.80 5.40 3 38 50297 66988
1.90 5.70 3 38 66798 952309
2.00 6.00 3 38 42203 40868
2.10 7.00 3 38 45168 64847
2.20 7.00 3 38 57873 67276
2.30 7.00 3 38 40848 67277
2.40 7.00 3 38 42329 64809
2.50 7.00 3 38 41909 42105
3.00 7.00 6 57 41855 42106
3.50 7.00 6 57 41928 57210
4.00 8.00 6 57 41880 42341
