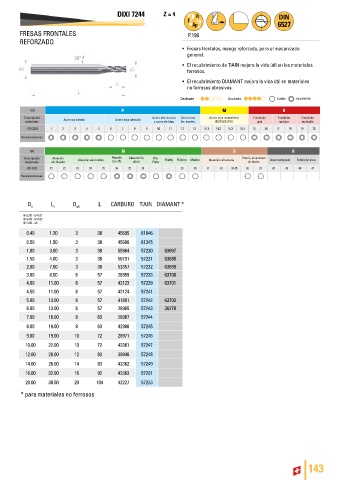

DIXI 7244 Z = 4

FRESAS FRONTALES P.196
REFORZADO
• Fresas frontales, mango reforzado, para el mecanizado
general.

• El recubrimiento de TiAlN mejora la vida útil en los materiales
ferrosos.
• El recubrimiento DIAMANT mejora la vida útil en materiales
no ferrosos abrasivos.

Desbaste Acabado bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D L D L CARBURO TiAIN DIAMANT *
1 1 h5
Ø<2.00 - 0/-0.01
Ø<3.00 - 0/-0.02
Ø≥3.00 - e8
0.40 1.20 3 38 45695 61846
0.50 1.50 3 38 45696 61345
1.00 3.00 3 38 55964 57230 63697
1.50 4.00 3 38 56731 57231 63698
2.00 7.00 3 38 52357 57232 63699
3.00 8.00 6 57 28959 57233 63700
4.00 11.00 6 57 42123 57239 63701
4.50 11.00 6 57 42124 57241
5.00 13.00 6 57 41881 57242 63703
6.00 13.00 6 57 28965 57243 36278
[mm] 7.00 16.00 8 63 28967 57244
8.00 19.00 8 63 42906 57245
9.00 19.00 10 72 28971 57246
10.00 22.00 10 72 42361 57247
12.00 26.00 12 83 39946 57248
14.00 26.00 14 83 42362 57249
16.00 32.00 16 92 42363 57251
20.00 38.00 20 104 42227 57253

* para materiales no ferrosos
