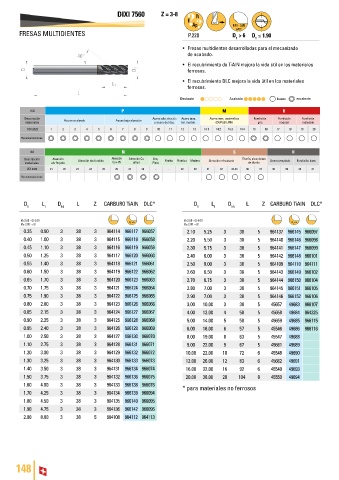

Page 150 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 7560 Z = 3-8

0.10 - 0.20
x45°
FRESAS MULTIDIENTES P.220 D > 6 D ≤ 1.90
1 1
• Fresas multidientes desarrolladas para el mecanizado
de acabado.
• El recubrimiento de TiAlN mejora la vida útil en los materiales
ferrosos.
• El recubrimiento DLC mejora la vida útil en los materiales
ferrosos.

Desbaste Acabado bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D 1 L 1 D L Z CARBURO TiAIN DLC* D 1 L 1 D L Z CARBURO TiAIN DLC*
h5
h5
Ø<2.00 - 0/-0.01 Ø<2.00 - 0/-0.01
Ø≥ 2.00 - e8 Ø≥ 2.00 - e8
0.35 0.90 3 38 3 964114 966117 966057 2.10 5.25 3 38 5 964137 966145 966097
0.40 1.00 3 38 3 964115 966118 966058 2.20 5.50 3 38 5 964140 966146 966098
0.45 1.10 3 38 3 964116 966119 966059 2.30 5.75 3 38 5 964141 966147 966099
0.50 1.25 3 38 3 964117 966120 966060 2.40 6.00 3 38 5 964142 966148 966101
0.55 1.40 3 38 3 964118 966121 966061 2.50 8.00 3 38 5 964109 964110 964111
0.60 1.50 3 38 3 964119 966122 966062 2.60 6.50 3 38 5 964143 966149 966102
0.65 1.70 3 38 3 964120 966123 966063 2.70 6.75 3 38 5 964144 966150 966104
0.70 1.75 3 38 3 964121 966124 966064 2.80 7.00 3 38 5 964145 966151 966105
0.75 1.90 3 38 3 964122 966125 966065 2.90 7.00 3 38 5 964146 966152 966106
0.80 2.00 3 38 3 964123 966126 966066 3.00 10.00 3 38 5 45657 49683 966107
0.85 2.15 3 38 3 964124 966127 966067 4.00 12.00 4 50 5 45658 49684 964325
0.90 2.25 3 38 3 964125 966128 966068 5.00 14.00 5 50 5 45659 49685 966115
0.95 2.40 3 38 3 964126 966129 966069 6.00 16.00 6 57 5 45546 49686 966116
1.00 2.50 3 38 3 964127 966130 966070 8.00 19.00 8 63 5 45547 49688
1.10 2.75 3 38 3 964128 966131 966071 9.00 22.00 9 67 5 45661 49689
1.20 3.00 3 38 3 964129 966132 966072 10.00 22.00 10 72 6 45548 49690
1.30 3.25 3 38 3 964130 966133 966073 12.00 26.00 12 83 6 45662 49691
1.40 3.50 3 38 3 964131 966134 966074 16.00 32.00 16 92 6 45549 49693
1.50 3.75 3 38 3 964132 966136 966075 20.00 38.00 20 104 8 45550 49694
1.60 4.00 3 38 3 964133 966138 966076 * para materiales no ferrosos
1.70 4.25 3 38 3 964134 966139 966094
1.80 4.50 3 38 3 964135 966140 966095
1.90 4.75 3 38 3 964136 966142 966096
2.00 8.00 3 38 5 964108 964112 964113

148
