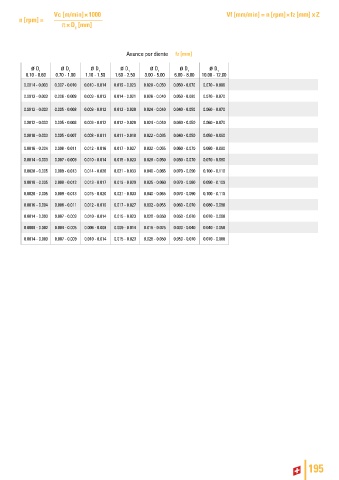

Page 197 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.10 - 0.60 0.70 - 1.00 1.10 - 1.50 1.60 - 2.50 3.00 - 5.00 6.00 - 8.00 10.00 - 12.00
0.0014 - 0.003 0.007 - 0.010 0.010 - 0.014 0.015 - 0.023 0.028 - 0.050 0.050 - 0.070 0.070 - 0.080
0.0013 - 0.003 0.006 - 0.009 0.009 - 0.013 0.014 - 0.021 0.026 - 0.040 0.050 - 0.060 0.070 - 0.070

0.0012 - 0.003 0.005 - 0.008 0.009 - 0.012 0.012 - 0.020 0.024 - 0.040 0.040 - 0.050 0.060 - 0.070

0.0012 - 0.003 0.005 - 0.008 0.009 - 0.012 0.012 - 0.020 0.024 - 0.040 0.040 - 0.050 0.060 - 0.070

0.0010 - 0.003 0.005 - 0.007 0.008 - 0.011 0.011 - 0.018 0.022 - 0.035 0.040 - 0.050 0.050 - 0.060

0.0016 - 0.004 0.008 - 0.011 0.012 - 0.016 0.017 - 0.027 0.032 - 0.055 0.060 - 0.070 0.080 - 0.090
0.0014 - 0.003 0.007 - 0.009 0.010 - 0.014 0.015 - 0.023 0.028 - 0.050 0.050 - 0.070 0.070 - 0.080

0.0020 - 0.005 0.009 - 0.013 0.014 - 0.020 0.021 - 0.033 0.040 - 0.065 0.070 - 0.090 0.100 - 0.110
0.0018 - 0.005 0.008 - 0.012 0.013 - 0.017 0.019 - 0.029 0.035 - 0.060 0.070 - 0.080 0.090 - 0.100

0.0020 - 0.005 0.009 - 0.013 0.015 - 0.020 0.021 - 0.033 0.040 - 0.065 0.070 - 0.090 0.100 - 0.110
0.0016 - 0.004 0.008 - 0.011 0.012 - 0.016 0.017 - 0.027 0.032 - 0.055 0.060 - 0.070 0.080 - 0.090

0.0014 - 0.003 0.007 - 0.009 0.010 - 0.014 0.015 - 0.023 0.028 - 0.050 0.050 - 0.070 0.070 - 0.080
0.0008 - 0.002 0.004 - 0.005 0.006 - 0.008 0.009 - 0.014 0.016 - 0.025 0.030 - 0.040 0.040 - 0.050

0.0014 - 0.003 0.007 - 0.009 0.010 - 0.014 0.015 - 0.023 0.028 - 0.050 0.050 - 0.070 0.070 - 0.080

195
