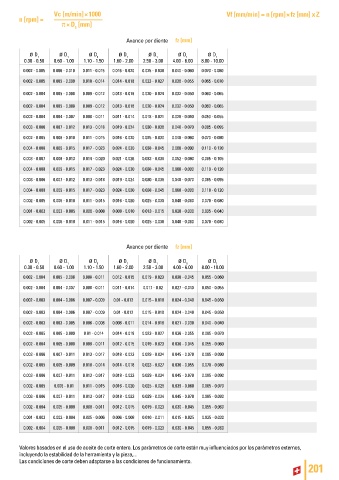

Page 203 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1
Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.30 - 0.50 0.60 - 1.00 1.10 - 1.50 1.60 - 2.00 2.50 - 3.00 4.00 - 6.00 8.00 - 10.00
0.002 - 0.005 0.006 - 0.010 0.011 - 0.015 0.016 - 0.020 0.025 - 0.030 0.040 - 0.060 0.070 - 0.080
0.002 - 0.005 0.005 - 0.009 0.010 - 0.014 0.014 - 0.018 0.023 - 0.027 0.036 - 0.055 0.065 - 0.070

0.002 - 0.004 0.005 - 0.008 0.009 - 0.012 0.013 - 0.016 0.020 - 0.024 0.032 - 0.050 0.060 - 0.065

0.002 - 0.004 0.005 - 0.008 0.009 - 0.012 0.013 - 0.016 0.020 - 0.024 0.032 - 0.050 0.060 - 0.065
0.002 - 0.004 0.004 - 0.007 0.008 - 0.011 0.011 - 0.014 0.018 - 0.021 0.028 - 0.040 0.050 - 0.055
0.003 - 0.006 0.007 - 0.012 0.013 - 0.018 0.019 - 0.024 0.030 - 0.036 0.048 - 0.070 0.085 - 0.095

0.002 - 0.005 0.006 - 0.010 0.011 - 0.015 0.016 - 0.020 0.025 - 0.030 0.040 - 0.060 0.070 - 0.080
0.004 - 0.008 0.009 - 0.015 0.017 - 0.023 0.024 - 0.030 0.038 - 0.045 0.060 - 0.090 0.110 - 0.120
0.003 - 0.007 0.008 - 0.013 0.014 - 0.020 0.021 - 0.026 0.033 - 0.039 0.052 - 0.080 0.095 - 0.105
0.004 - 0.008 0.009 - 0.015 0.017 - 0.023 0.024 - 0.030 0.038 - 0.045 0.060 - 0.090 0.110 - 0.120

0.003 - 0.006 0.007 - 0.012 0.013 - 0.018 0.019 - 0.024 0.030 - 0.036 0.048 - 0.070 0.085 - 0.095
0.004 - 0.008 0.009 - 0.015 0.017 - 0.023 0.024 - 0.030 0.038 - 0.045 0.060 - 0.090 0.110 - 0.120
0.002 - 0.005 0.006 - 0.010 0.011 - 0.015 0.016 - 0.020 0.025 - 0.030 0.040 - 0.060 0.070 - 0.080

0.001 - 0.003 0.003 - 0.005 0.006 - 0.008 0.008 - 0.010 0.013 - 0.015 0.020 - 0.030 0.035 - 0.040
0.002 - 0.005 0.006 - 0.010 0.011 - 0.015 0.016 - 0.020 0.025 - 0.030 0.040 - 0.060 0.070 - 0.080

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.30 - 0.50 0.60 - 1.00 1.10 - 1.50 1.60 - 2.00 2.50 - 3.00 4.00 - 6.00 8.00 - 10.00
0.002 - 0.004 0.005 - 0.008 0.008 - 0.011 0.012 - 0.015 0.019 - 0.023 0.030 - 0.045 0.055 - 0.060
0.002 - 0.004 0.004 - 0.007 0.008 - 0.011 0.011 - 0.014 0.017 - 0.02 0.027 - 0.040 0.050 - 0.055

0.002 - 0.003 0.004 - 0.006 0.007 - 0.009 0.01 - 0.012 0.015 - 0.018 0.024 - 0.040 0.045 - 0.050

0.002 - 0.003 0.004 - 0.006 0.007 - 0.009 0.01 - 0.012 0.015 - 0.018 0.024 - 0.040 0.045 - 0.050
0.002 - 0.003 0.003 - 0.005 0.006 - 0.008 0.008 - 0.011 0.014 - 0.016 0.021 - 0.030 0.040 - 0.040
0.002 - 0.005 0.005 - 0.009 0.01 - 0.014 0.014 - 0.018 0.023 - 0.027 0.036 - 0.055 0.065 - 0.070

0.002 - 0.004 0.005 - 0.008 0.008 - 0.011 0.012 - 0.015 0.019 - 0.023 0.030 - 0.045 0.055 - 0.060
0.003 - 0.006 0.007 - 0.011 0.013 - 0.017 0.018 - 0.023 0.029 - 0.034 0.045 - 0.070 0.085 - 0.090
0.002 - 0.005 0.005 - 0.009 0.010 - 0.014 0.014 - 0.018 0.023 - 0.027 0.036 - 0.055 0.070 - 0.080

0.003 - 0.006 0.007 - 0.011 0.013 - 0.017 0.018 - 0.023 0.029 - 0.034 0.045 - 0.070 0.085 - 0.090
0.002 - 0.005 0.006 - 0.01 0.011 - 0.015 0.016 - 0.020 0.025 - 0.029 0.039 - 0.060 0.065 - 0.070
0.003 - 0.006 0.007 - 0.011 0.013 - 0.017 0.018 - 0.023 0.029 - 0.034 0.045 - 0.070 0.085 - 0.090
0.002 - 0.004 0.005 - 0.008 0.008 - 0.011 0.012 - 0.015 0.019 - 0.023 0.030 - 0.045 0.055 - 0.060

0.001 - 0.002 0.002 - 0.004 0.005 - 0.006 0.006 - 0.008 0.010 - 0.011 0.015 - 0.025 0.025 - 0.030
0.002 - 0.004 0.005 - 0.008 0.008 - 0.011 0.012 - 0.015 0.019 - 0.023 0.030 - 0.045 0.055 - 0.060

Valores basados en el uso de aceite de corte entero. Los parámetros de corte están muy influenciados por los parámetros externos,
incluyendo la estabilidad de la herramienta y la pieza,...
Las condiciones de corte deben adaptarse a las condiciones de funcionamiento.
201
