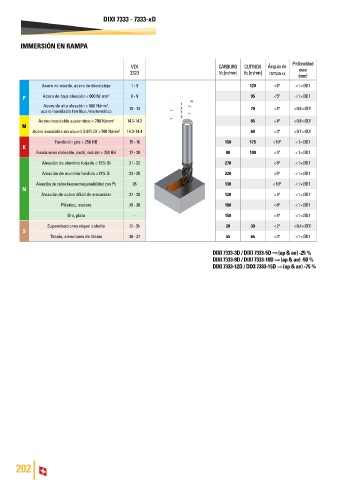

Page 204 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 7333 - 7333-xD

IMMERSIÓN EN RAMPA

Profondidad
VDI CARBURO CUTINOX Ángulo de
3323 Vc [m/min] Vc [m/min] rampa α maxi
(mm)
Acero no aleado, acero de decoletaje 1 - 5 120 < 8° < 1 × ØD1

P Acero de baja aleación < 800 N/ mm 2 6 - 9 95 < 5° < 1 × ØD1
Acero de alta aleación > 800 N/mm ,
2
acero inoxidable ferrítico /martensítico 10 - 13 70 < 4° < 0.8 × ØD1
Acero inoxidable austenítico < 700 N/mm 2 14.1-14.2 85 < 4° < 0.8 × ØD1
M
Acero inoxidable sin níquel / DUPLEX > 700 N/mm 2 14.3-14.4 60 < 3° < 0.7 × ØD1
Fundición gris < 250 HB 15 - 16 150 175 < 10° < 1 × ØD1
K
Fundiciones maleable, ductil, nodular > 250 HB 17 - 20 80 100 < 5° < 1 × ØD1
Aleación de aluminio forjado < 12% Si 21 - 22 270 < 8° < 1 × ØD1
Aleación de aluminio fundido >12% Si 23 - 25 220 < 5° < 1 × ØD1

Aleación de cobre buena maquinabilidad con Pb 26 130 < 10° < 1 × ØD1
N
Aleación de cobre difícil de mecanizar 27 - 28 120 < 5° < 1 × ØD1
Plástico, madera 29 - 30 180 < 8° < 1 × ØD1

Oro, plata - 150 < 4° < 1 × ØD1
Superaleaciones níquel cobalto 31- 35 20 30 < 2° < 0.4 × ØD1
S
Titanio, aleaciones de titanio 36 - 37 55 65 < 3° < 1 × ØD1

DIXI 7333-3D / DIXI 7333-5D ⇒ (ap & ae) -25 %
DIXI 7333-8D / DIXI 7333-10D ⇒ (ap & ae) -50 %
DIXI 7333-12D / DIXI 7333-15D ⇒ (ap & ae) -75 %

202
