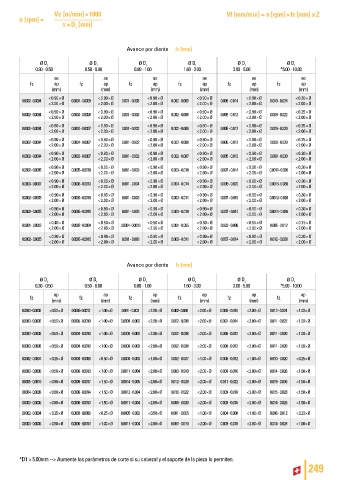

Page 251 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.30 - 0.50 0.50 - 0.80 0.80 - 1.60 1.60 - 3.00 3.00 - 5.00 *5.00 - 10.00
ae ae ae ae ae ae
fz ap fz ap fz ap fz ap fz ap fz ap
(mm) (mm) (mm) (mm) (mm) (mm)
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.0002 - 0.0004 0.0004 - 0.0009 0.001 - 0.003 0.002 - 0.009 0.006 - 0.014 0.010 - 0.024
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.25 × Ø
0.0002 - 0.0004 0.0004 - 0.0008 0.001 - 0.003 0.002 - 0.008 0.005 - 0.012 0.009 - 0.022
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.25 × Ø
0.0002 - 0.0004 0.0004 - 0.0007 0.001 - 0.002 0.002 - 0.008 0.005 - 0.012 0.009 - 0.020
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.25 × Ø
0.0002 - 0.0004 0.0004 - 0.0007 0.001 - 0.002 0.002 - 0.008 0.005 - 0.012 0.009 - 0.020
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.20 × Ø
0.0002 - 0.0004 < 2.00 × Ø 0.0003 - 0.0007 < 2.00 × Ø 0.001 - 0.002 < 2.00 × Ø 0.002 - 0.007 < 2.00 × Ø 0.005 - 0.010 < 2.00 × Ø 0.008 - 0.020 < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.0002 - 0.0005 0.0005 - 0.0010 0.001 - 0.003 0.003 - 0.010 0.007 - 0.014 0.0011- 0.026
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.0003 - 0.0007 0.0006 - 0.0013 0.001 - 0.004 0.004 - 0.014 0.009 - 0.020 0.0015- 0.036
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
0.0002 - 0.0005 < 0.90 × Ø 0.0005 - 0.0010 < 0.90 × Ø 0.001 - 0.003 < 0.90 × Ø 0.003 - 0.011 < 0.90 × Ø 0.007 - 0.016 < 0.90 × Ø 0.0012- 0.028 < 0.30 × Ø
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.0002 - 0.0005 < 2.00 × Ø 0.0005 - 0.0010 < 2.00 × Ø 0.001 - 0.003 < 2.00 × Ø 0.003 - 0.010 < 2.00 × Ø 0.007 - 0.014 < 2.00 × Ø 0.0011- 0.026 < 2.00 × Ø
< 0.40 × Ø < 0.50 × Ø < 0.50 × Ø < 0.50 × Ø < 0.50 × Ø < 0.15 × Ø
0.0001 - 0.0002 0.0002 - 0.0004 0.0004 - 0.0010 0.001 - 0.005 0.003 - 0.006 0.005 - 0.012
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.0002 - 0.0005 0.0005 - 0.0010 0.001 - 0.003 0.003 - 0.011 0.007 - 0.014 0.012 - 0.028
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.30 - 0.50 0.50 - 0.80 0.80 - 1.60 1.60 - 3.00 3.00 - 5.00 *5.00 - 10.00
ap ap ap ap ap ap
fz fz fz fz fz fz
(mm) (mm) (mm) (mm) (mm) (mm)
0.0003 - 0.0006 < 0.50 × Ø 0.0005- 0.0012 < 1.00 × Ø 0.001 - 0.003 < 2.00 × Ø 0.002- 0.009 < 2.00 × Ø 0.008 - 0.016 < 2.00 × Ø 0.013 - 0.024 < 1.00 × Ø

0.0003 - 0.0006 < 0.50 × Ø 0.0005 - 0.0010 < 1.00 × Ø 0.0009 - 0.003 < 2.00 × Ø 0.002 - 0.008 < 2.00 × Ø 0.007 - 0.014 < 2.00 × Ø 0.011 - 0.022 < 1.00 × Ø
0.0003 - 0.0006 < 0.50 × Ø 0.0004 - 0.0010 < 1.00 × Ø 0.0008 - 0.003 < 2.00 × Ø 0.002 - 0.008 < 2.00 × Ø 0.006 - 0.012 < 2.00 × Ø 0.011 - 0.020 < 1.00 × Ø

0.0003 - 0.0006 < 0.50 × Ø 0.0004 - 0.0010 < 1.00 × Ø 0.0008 - 0.003 < 2.00 × Ø 0.002 - 0.008 < 2.00 × Ø 0.006 - 0.012 < 2.00 × Ø 0.011 - 0.020 < 1.00 × Ø

0.0002 - 0.0004 < 0.25 × Ø 0.0004 - 0.0009 < 0.50 × Ø 0.0008 - 0.003 < 1.00 × Ø 0.002 - 0.007 < 1.00 × Ø 0.006 - 0.012 < 1.00 × Ø 0.010 - 0.020 < 0.25 × Ø

0.0003 - 0.0006 < 0.50 × Ø 0.0006 - 0.0013 < 1.00 × Ø 0.0011 - 0.004 < 2.00 × Ø 0.003 - 0.010 < 2.00 × Ø 0.008 - 0.016 < 2.00 × Ø 0.014 - 0.026 < 1.00 × Ø
0.0005 - 0.0010 < 0.80 × Ø 0.0008 - 0.0017 < 1.50 × Ø 0.0014 - 0.005 < 2.00 × Ø 0.012 - 0.028 < 2.00 × Ø 0.011 - 0.022 < 2.00 × Ø 0.019 - 0.036 < 1.50 × Ø
0.0004 - 0.0008 < 0.80 × Ø 0.0006 - 0.0014 < 1.50 × Ø 0.0012 - 0.004 < 2.00 × Ø 0.010 - 0.022 < 2.00 × Ø 0.009 - 0.018 < 2.00 × Ø 0.015 - 0.028 < 1.50 × Ø

0.0003 - 0.0006 < 0.80 × Ø 0.0006 - 0.0013 < 1.50 × Ø 0.0011 - 0.004 < 2.00 × Ø 0.009 - 0.020 < 2.00 × Ø 0.008 - 0.016 < 2.00 × Ø 0.014 - 0.026 < 1.50 × Ø
0.0002 - 0.0004 < 0.25 × Ø 0.0003 - 0.0006 < 0.25 × Ø 0.0005 - 0.002 < 0.50 × Ø 0.001 - 0.005 < 1.00 × Ø 0.004 - 0.008 < 1.00 × Ø 0.006 - 0.012 < 0.25 × Ø
0.0003 - 0.0006 < 0.50 × Ø 0.0006 - 0.0013 < 1.00 × Ø 0.0011 - 0.004 < 2.00 × Ø 0.003 - 0.010 < 2.00 × Ø 0.009 - 0.018 < 2.00 × Ø 0.014 - 0.028 < 1.00 × Ø

*D1 > 5.00mm --> Aumente los parámetros de corte si su cabezal y el soporte de la pieza lo permiten.
249
