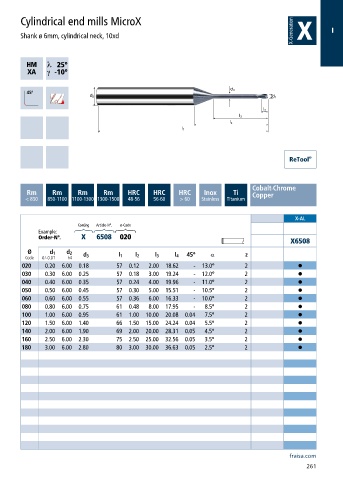

Cylindrical end mills MicroX
I
Shank ø 6mm, cylindrical neck, 10xd

h ƍ
a ƍ

Cobalt-Chrome
Rm Rm Rm Rm HRC HRC HRC Inox Ti Copper
< 850 850-1100 1100-1300 1300-1500 48-56 56-60 > 60 Stainless Titanium

X-AL
Coating Article-N°. ø-Code
Example:
Order-N°. X 6508 020
X6508
Ø d 1 d 2 α
Code 0/-0.01 h4 d 3 l 1 l 2 l 3 l 4 45° z
020 0.20 6.00 0.18 57 0.12 2.00 18.62 - 13.0° 2 •
030 0.30 6.00 0.25 57 0.18 3.00 19.24 - 12.0° 2 •
040 0.40 6.00 0.35 57 0.24 4.00 19.96 - 11.0° 2 •
050 0.50 6.00 0.45 57 0.30 5.00 15.51 - 10.5° 2 •
060 0.60 6.00 0.55 57 0.36 6.00 16.33 - 10.0° 2 •
080 0.80 6.00 0.75 61 0.48 8.00 17.95 - 8.5° 2 •
100 1.00 6.00 0.95 61 1.00 10.00 20.08 0.04 7.5° 2 •
120 1.50 6.00 1.40 66 1.50 15.00 24.24 0.04 5.5° 2 •
140 2.00 6.00 1.90 69 2.00 20.00 28.31 0.05 4.5° 2 •
160 2.50 6.00 2.30 75 2.50 25.00 32.56 0.05 3.5° 2 •
180 3.00 6.00 2.80 80 3.00 30.00 36.63 0.05 2.5° 2 •

fraisa.com
261
