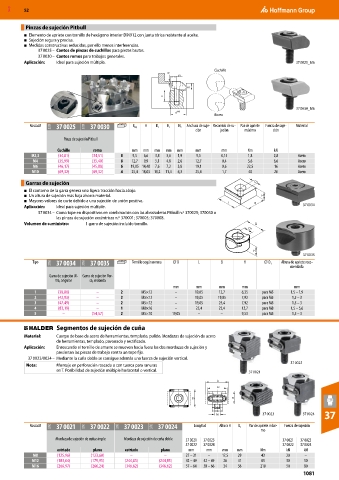

MXD 52

Pinzas de sujeción Pitbull
■ Elemento de apriete con tornillo de hexágono interior DIN912 con junta tórica resistente al aceite.
■ Sujeción segura y precisa.
■ Medidas constructivas reducidas, por ello menos interferencias.
37 0025 – Cantos de pinzas de cuchillas para piezas brutas.
37 0030 – Cantos romos para trabajos generales.
Aplicación: Ideal para sujeción múltiple. 37 0025_M6
Cuchillo

37 0030_M6
Romo
Rosca M 37M 37 0025 37M 37 0030 B H9 H B 1 H 1 H 2 Anchura de suje- Recorrido de su- Par de apriete Fuerza de suje- Material
ción jeción máximo ción
Pinza de sujeción Pitbull
Cuchillo roma mm mm mm mm mm mm mm Nm kN
M2,5 (34,81) (34,51) 8 9,5 6,6 3,8 3,6 1,9 9,5 0,15 1,8 2,8 Acero
M4 (35,99) (35,40) 8 12,7 9,9 5,1 4,8 2,6 12,7 0,4 5,6 6,6 Acero
M6 (46,17) (45,88) 6 19,05 14,48 7,6 7,2 3,8 19,1 0,6 22,5 16 Acero
M10 (69,32) (69,32) 4 25,4 18,03 10,2 11,4 6,3 25,4 1,7 40 26 Acero
Garras de sujeción D1

■ El contorno de la garra genera una ligera tracción hacia abajo.
■ Un altura de sujeción más baja ahorra material. H
■ Mayores valores de corte debido a una sujeción de unión positiva. L B
Aplicación: Ideal para sujeción múltiple. 37 0034
37 0034 – Como tope en dispositivos en combinación con las abrazaderas Pitbull n.º 370025; 370030 o
las pinzas de sujeción excéntricas n.º 370001; 370005; 370008.
Volumen de suministro: 1 garra de sujeción incluido tornillo. D
D1

H
37 0035
Tipo 37M 37 0034 37M 37 0035 Tornillo según norma ⌀ D L B H ⌀ D 1 Altura de apriete reco-
mendada
Garra de sujeción Ul- Garra de sujeción Ver-
tra, angular sa, redonda
mm mm mm mm mm
1 (38,80) – 2 M5×12 – 19,05 12,7 6,35 para M5 1,5 – 1,9
2 (42,93) – 2 M5×12 – 19,05 19,05 7,92 para M5 1,5 – 3
3 (47,49) – 2 M5×12 – 19,05 25,4 7,92 para M5 1,5 – 3
4 (83,19) – 1 M8×16 – 25,4 25,4 12,7 para M8 1,5 – 5,6
5 – (54,57) 2 M5×10 19,05 – – 9,53 para M5 1,5 – 3

Segmentos de sujeción de cuña
Material: Cuerpo de base de acero de herramientas, templado, pulido. Mordazas de sujeción de acero
de herramientas, templado, pavonado y rectificado.
Aplicación: Enroscando el tornillo de amarre se mueven hacia fuera las dos mordazas de sujeción y
presionan las piezas de trabajo contra un tope fijo.
37 0023/0024 – Mediante la cuña doble se consigue además una fuerza de sujeción vertical.
37 0022
Nota: Montaje en perforación roscada o con tuerca para ranuras
en T. Posibilidad de sujeción múltiple horizontal o vertical. 37 0021
L1
L2
B1 H

M 37 0023 37 0024 37

Rosca M 37K 37 0021 37K 37 0022 37K 37 0023 37K 37 0024 Longitud Altura H B 1 Par de apriete máxi- Fuerza de sujeción
mo
Mordaza de sujeción de cuña simple Mordaza de sujeción de cuña doble 37 0021 37 0023 37 0021 37 0023
37 0022 37 0024 37 0022 37 0024
estriado plano estriado plano mm mm mm mm Nm kN kN
M8 (125,96) (123,60) – – 27 – 31 – 17,5 29 43 20 –
M12 (183,64) (179,95) (244,85) (244,85) 42 – 49 42 – 49 26 41 85 30 50
M16 (266,97) (266,24) (346,62) (346,62) 57 – 64 58 – 66 34 56 210 50 80
