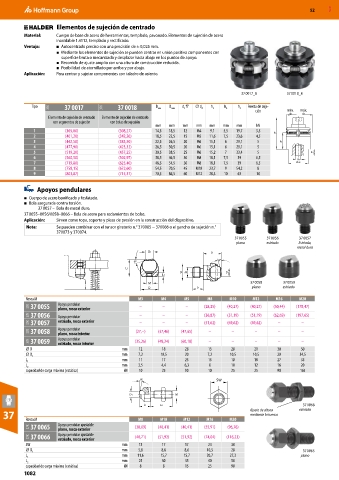

Elementos de sujeción de centrado
Material: Cuerpo de base de acero de herramientas, templado, pavonado. Elementos de sujeción de acero
inoxidable 1.4112, templado y rectificado.
Ventaja: ■ Autocentrado preciso con una precisión de ± 0,025 mm.
■ Mediante los elementos de sujeción se pueden centrar en unión positiva componentes con
superficie bruta o mecanizada y desplazar hacia abajo en los puntos de apoyo.
■ Recorrido de ajuste amplio con una altura de construcción reducida.
■ Posibilidad de atornillado por arriba y por abajo.
Aplicación: Para centrar y sujetar componentes con taladro de asiento.
37 0017_8 37 0018_8
Tipo 37K 37 0017 37K 37 0018 D mín D máx d f7 ⌀ d 4 h 2 h 4 h 5 Fuerza de suje-
3
ción mín. máx.
d1 d2
Elemento de sujeción de centrado Elemento de sujeción de centrado
con segmentos de sujeción con bolas de sujeción
mm mm mm mm mm mm mm kN
1 (365,80) (308,27) 14,5 18,5 12 M4 9,1 5,5 19,7 3,5 h5
2 (401,20) (342,20) 18,5 22,5 15 M5 11,6 7,5 23,6 4,5
3 (442,50) (383,50) 22,5 26,5 20 M6 15,1 6 29,1 5 h2
4 (477,90) (423,32) 26,5 30,5 20 M6 15,1 6 29,1 5
5 (519,20) (457,25) 30,5 38,5 25 M6 15,2 7 33,4 5 h4
6 (560,50) (502,97) 38,5 46,5 30 M8 18,1 7,5 39 6,5 d4
7 (719,80) (625,40) 46,5 54,5 30 M8 18,1 7,5 39 6,5 d3 f7
8 (758,15) (672,60) 54,5 70,5 45 M10 23,7 9 54,2 8
9 (803,87) (715,37) 70,5 86,5 60 M12 28,3 10 63 10
Apoyos pendulares
■ Cuerpo de acero bonificado y fosfatado.
■ Bola asegurada contra torsión.
37 0057 – Bola de metal duro.
37 0055–0056/0058–0066 – Bola de acero para rodamientos de bolas.
Aplicación: Sirven como tope, soporte y pieza de presión en la construcción del dispositivo.
Nota: Se pueden combinar con el tensor giratorio n.° 370085 − 370086 o el gancho de sujeción n.°
370073 y 370074.
37 0055 37 0056 37 0057
plano estriado Estriado,
metal duro
D1 L1
9°
9°
L1
D M D1
L2
M 37 0058 37 0059
D L2 plano estriado
Rosca M M3 M4 M5 M8 M10 M12 M16 M20
37K 37 0055 Apoyo pendular – – – (28,25) (40,27) (40,27) (50,44) (178,47)
plano, rosca exterior
37K 37 0056 Apoyo pendular – – – (36,87) (51,19) (51,19) (62,69) (197,65)
37K 37 0057 estriado, rosca exterior – – – (51,62) (69,62) (69,62) – –
37K 37 0058 Apoyo pendular (27,–) (37,46) (47,65) – – – – –
plano, rosca interior
37K 37 0059 Apoyo pendular (35,26) (48,24) (60,18) – – – – –
estriado, rosca interior
⌀ D mm 12 18 28 13 20 20 30 50
⌀ D 1 mm 7,2 10,5 20 7,2 10,5 10,5 20 34,5
L 1 mm 11 17 25 13 18 18 27 35
L 2 mm 3,5 4,4 6,3 8 10 12 16 20
capacidad de carga máxima (estática) kN 10 25 90 10 25 25 90 165
9° SW
D1 M
37 0066
L1 L2 estriado
37 Rosca M M8 M10 M12 M16 M20 Ajuste de altura
mediante la tuerca.
37K 37 0065 Apoyo pendular ajustable (30,09) (40,41) (40,41) (55,91) (96,76)
plano, rosca exterior
37K 37 0066 Apoyo pendular ajustable (40,71) (51,92) (51,92) (74,04) (116,23)
estriado, rosca exterior
SW mm 13 17 17 24 30
⌀ D 1 mm 5,8 8,6 8,6 10,5 20 37 0065
L 1 mm 11,6 15,7 15,7 20,7 27,3 plano
L 2 mm 25 30 35 40 50
capacidad de carga máxima (estática) kN 8 8 15 25 90
