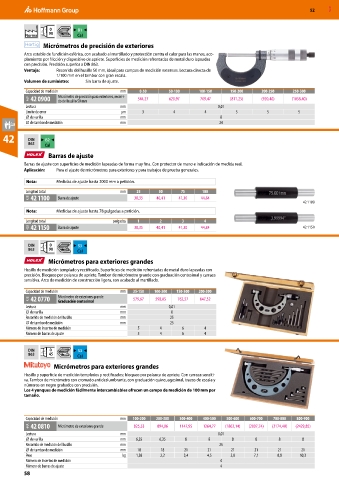

Page 1196 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

0 B1
Norma 90 Cal
Micrómetros de precisión de exteriores
Arco estable de fundición esférica, con acabado al martillado y protección contra el calor para las manos, aco-
plamiento por fricción y dispositivo de apriete. Superficies de medición refrentadas de metal duro lapeadas
con precisión. Precisión superior a DIN 863.
Ventaja: Recorrido del husillo 50 mm, ideal para campos de medición extensos. Lectura directa de
1/100 mm en el tambor con gran escala.
Volumen de suministro: Sin barra de ajuste.
Capacidad de medición mm 0-50 50-100 100-150 150-200 200-250 250-300
46P 42 0900 Micrómetro de precisión para exteriores, recorri- 544,27 620,97 709,47 (811,25) (920,40) (1038,40)
do del husillo 50 mm
Lectura mm 0,01
Límite de error µm 3 4 4 5 5 5
⌀ de varilla mm 8
⌀ de tambor de medición mm 24

42 DIN B2
863
Cal
Barras de ajuste
Barras de ajuste con superficies de medición lapeadas de forma muy fina. Con protector de mano e indicación de medida real.
Aplicación: Para el ajuste de micrómetros para exteriores y para trabajos de prueba generales.
Nota: Medidas de ajuste hasta 2000 mm a petición.
Longitud total mm 25 50 75 100
42B 42 1100 Barra de ajuste 38,35 40,41 41,30 44,84
42 1100
Nota: Medidas de ajuste hasta 78 pulgadas a petición.
Longitud total pulgadas 1 2 3 4
42B 42 1150 Barra de ajuste 38,35 40,41 41,30 44,84 42 1150

DIN 0 S3
863 90
Cal
Micrómetros para exteriores grandes

Husillo de medición templado y rectificado. Superficies de medición refrentadas de metal duro lapeadas con
precisión. Bloqueo por palanca de apriete. Tambor de micrómetro grande con graduación centesimal y carraca
sensitiva. Arco de medición de construcción ligera, con acabado al martillado.
Capacidad de medición mm 25-150 100-200 150-300 200-300
42B 42 0770 Micrómetro de exteriores grande 579,67 598,85 762,57 647,52
Graduación centesimal
Lectura mm 0,01
⌀ de varilla mm 8
Recorrido de medición del husillo mm 25
⌀ de tambor de medición mm 25
Número de insertos de medición 5 4 6 4
Número de barras de ajuste 5 4 6 4

DIN 0 S3
863 45
Cal
Micrómetros para exteriores grandes
Husillo y superficie de medición templados y rectificados; bloqueo por palanca de apriete. Con carraca sensiti-
va. Tambor de micrómetro con cromado antideslumbrante, con graduación quincuagesimal, trazos de escala y
números en negro grabados con precisión.
Los 4 yunques de medición fácilmente intercambiables ofrecen un campo de medición de 100 mm por
tamaño.

Capacidad de medición mm 100-200 200-300 300-400 400-500 500-600 600-700 700-800 800-900
44A 42 0810 Micrómetro de exteriores grande 825,53 894,06 1147,95 1264,77 (1802,14) (2007,74) (2174,40) (2429,85)
Lectura mm 0,01
⌀ de varilla mm 6,35 6,35 8 8 8 8 8 8
Recorrido de medición del husillo mm 25
⌀ de tambor de medición mm 18 18 21 21 21 21 21 21
Peso kg 1,38 2,2 3,4 4,5 5,8 7,1 8,8 10,3
Número de insertos de medición 4
Número de barras de ajuste 4
58
