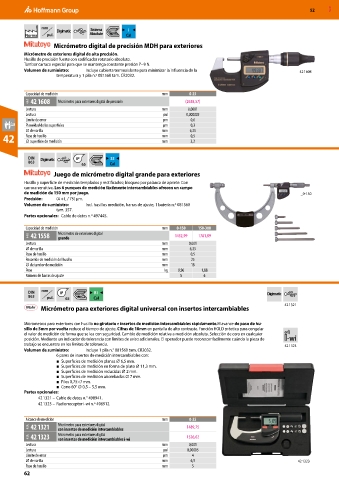

Page 1200 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

mm Sistema
Digimatic i
Norma pul. Absolute Cal
Micrómetro digital de precisión MDH para exteriores
Micrómetro de exteriores digital de alta precisión.
Husillo de precisión fuerte con codificador rotatorio absoluto.
Tambor carraca especial para que se mantenga constante presión 7−9 N.
Volumen de suministro: Incluye cubierta termoaislante para minimizar la influencia de la 42 1608
temperatura y 1 pila n.º 081560 tam. CR2032.

Capacidad de medición mm 0-25
44A 42 1608 Micrómetro para exteriores digital de precisión (2638,57)
Lectura mm 0,0001
Lectura pul 0,000005
Límite de error µm 0,6
Planeidad de las superficies µm 0,3
⌀ de varilla mm 6,35
42 Paso de husillo mm 0,5
mm
⌀ superficie de medición
3,2
DIN Digimatic IP S3
863
65 Cal
Juego de micrómetro digital grande para exteriores

Husillo y superficie de medición templados y rectificados; bloqueo por palanca de apriete. Con
carraca sensitiva. Los 6 yunques de medición fácilmente intercambiables ofrecen un campo
de medición de 150 mm por juego. _0-150
Precisión: (4 + L / 75) µm.
Volumen de suministro: Incl. husillos medición, barras de ajuste, 1 batería n.º 081560
tam. 357.
Partes opcionales: Cable de datos n.º 497445.

Capacidad de medición mm 0-150 150-300
44A 42 1558 Micrómetro de exteriores digital 1432,99 1781,89
grande
Lectura mm 0,001
⌀ de varilla mm 6,35
Paso de husillo mm 0,5
Recorrido de medición del husillo mm 25
⌀ de tambor de medición mm 18
Peso kg 0,96 1,88
Número de barras de ajuste 5 6

DIN mm IP B1 Digimatic
863 pul.
65 Cal
Micrómetro para exteriores digital universal con insertos intercambiables 42 1321

Micrómetros para exteriores con husillo no giratorio e insertos de medición intercambiables rápidamente.El avance de paso de hu-
sillo de 5mm por vuelta reduce el tiempo de ajuste. Cifras de 10mm en pantalla de alto contraste. Función HOLD práctica para congelar
el valor de medición de forma que se lea con seguridad. Cambio de medición relativa a medición absoluta. Selección de cero en cualquier
posición. Mediante un indicador de tolerancia con límites de aviso adicionales. El operador puede reconocer facilmente cuándo la pieza de
trabajo se encuentra en los límites de tolerancia. 42 1323
Volumen de suministro: Incluye 1 pila n.° 081560 tam. CR2032.
6 pares de insertos de medición intercambiables con:
■ Superficies de medición planas ⌀ 6,5 mm.
■ Superficies de medición en forma de plato ⌀ 11,3 mm.
■ Superficies de medición reducidas ⌀ 2 mm.
■ Superficies de medición abombadas ⌀ 7 mm.
■ Filos 0,75×7 mm.
■ Cono 60° ⌀ 0,5 – 5,5 mm.
Partes opcionales:
42 1321 – Cable de datos n.° 498941.
42 1323 – Radiorreceptor i-wi n.º 498912.

Alcance de medición mm 0-25
43A 42 1321 Micrómetro para exteriores digital 1489,75
con insertos de medición intercambiables
43A 42 1323 Micrómetro para exteriores digital 1526,62
con insertos de medición intercambiables i-wi
Lectura mm 0,001
Lectura pul 0,00005
Límite de error µm 4
⌀ de varilla mm 6,5 42 1323
Paso de husillo mm 5
