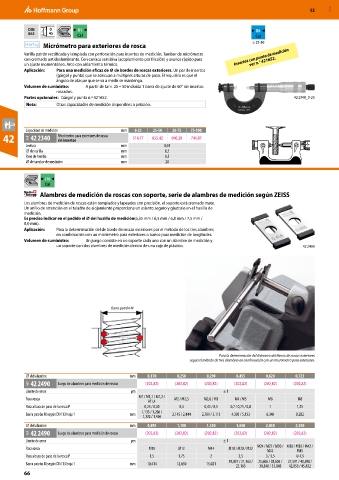

52 MXD

DIN 0 B1 B8
863 45
Cal Cal
Micrómetro para exteriores de rosca ≥ 25-50
Varilla patrón rectificada y templada con perforación para insertos de medición. Tambor de micrómetro Insertos con punta de medición
con cromado antideslumbrante. Con carraca sensitiva (acoplamiento por fricción) y avance rápido para ver n.° 421652.
un ajuste momentáneo. Arco con aislamiento térmico.
Aplicación: Para una medición eficaz de ⌀ de bordes de roscas exteriores. Un par de insertos
(gárgol y punta) que se adecuan a múltiples alturas de paso. El requisito es que el
ángulo de ataque que se va a medir se mantenga.
Volumen de suministro: A partir de tam. 25 – 50 incluida 1 barra de ajuste de 60° sin insertos
roscados.
Partes opcionales: Gárgol y punta n.º 421652. 42 2340_0-25
Nota: Otras capacidades de medición disponibles a petición.

Capacidad de medición mm 0-25 25-50 50-75 75-100
42 46P 42 2340 Micrómetro para exteriores de rosca 514,77 653,42 696,20 744,87
sin insertos
Lectura mm 0,01
⌀ de varilla mm 6,5
Paso de husillo mm 0,5
⌀ de tambor de medición mm 20

L16
Cal
Alambres de medición de roscas con soporte, serie de alambres de medición según ZEISS
Los alambres de medición de roscas están templados y lapeados con precisión, el soporte está cromado mate.
Un anillo de retención en el taladro de alojamiento proporciona un asiento seguro y giratorio en el husillo de
medición.
Es preciso indicar en el pedido el ⌀ del husillo de medición(6,35 mm / 6,5 mm / 6,8 mm / 7,5 mm /
8,0 mm).
Aplicación: Para la determinación del de borde de roscas exteriores por el método de los tres alambres
en combinación con un micrómetro para exteriores o banco para medición de longitudes.
Volumen de suministro: Un juego consiste en un soporte cada uno con un alambre de medición y
un soporte con dos alambres de medición dentro de una caja de plástico. 42 2490

Barra patrón M

Para la determinación del diámetro del flanco de roscas exteriores
según el método de tres alambres en combinación con un micrómetro para exteriores.

⌀ del alambre mm 0,170 0,250 0,290 0,455 0,620 0,725
46P 42 2490 Juego de alambres para medición de roscas (202,82) (202,82) (202,82) (202,82) (202,82) (202,82)
Límite de error µm ± 1
M1 / M1,1 / M1,2 /
Para rosca M2 / M2,3 M2,6 / M3 M4 / M5 M6 M8
M1,4
Para altura de paso de la rosca P 0,25 / 0,30 0,4 0,45 / 0,5 0,7 / 0,75 / 0,8 1 1,25
1,133 / 1,206 /
Barra patrón M según DIN 13 hoja 1 mm 2,145 / 2,444 2,789 / 3,113 4,305 / 5,153 6,346 8,282
1,332 / 1,456
⌀ del alambre mm 0,895 1,100 1,350 1,650 2,050 2,550
46P 42 2490 Juego de alambres para medición de roscas (202,82) (202,82) (202,82) (202,82) (202,82) (202,82)
Límite de error µm ± 1
M24 / M27 / M30 / M36 / M39 / M42 /
Para rosca M10 M12 M14 M18 / M20 / M22
M33 M45
Para altura de paso de la rosca P 1,5 1,75 2 2,5 3 / 3,5 4/ 4,5
19,037 / 21,163 / 25,606 / 28,605 / 37,591 / 40,590 /
Barra patrón M según DIN 13 hoja 1 mm 10,414 12,650 15,021
23,163 30,848 / 33,848 42,853 / 45,832
