MXD 52

DIN mm Digimatic IP Sistema
863 Absolute
pul. RS232C 54

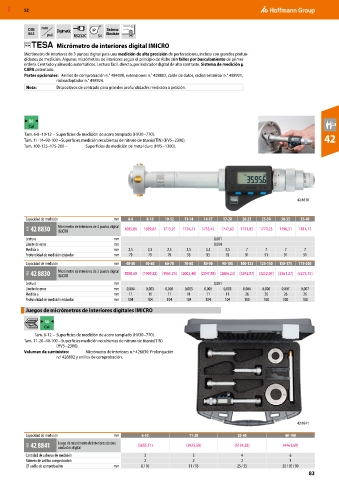

Micrómetro de interiores digital IMICRO
Micrómetro de interiores de 3 puntos digital para una medición de alta precisión de perforaciones, incluso con grandes profun-
didades de medición. Algunos micrómetros de interiores según el principio de Abbe (sin fallos por basculamiento de primer
orden). Centrado y alineado automáticos. Lectura fácil, directa, por indicador digital de alto contraste. Sistema de medición µ
CAPA patentado.
Partes opcionales: Anillos de comprobación n.° 484030, extensiones n.° 428802, cable de datos, radiotransmisor n.° 498921,
radioadaptador n.° 498924.
Nota: Dispositivos de centrado para grandes profundidades medición a petición.

B6
Cal

Tam. 6-8–10-12 – Superficies de medición de acero templado (HV30−770).
Tam. 11-14–90-100 – Superficies medición recubiertas de nitruro de titanio(TIN) (HV5−2300). 42
Tam. 100-125–175-200 – Superficies de medición de metal duro (HV5−1300).

42 8830

Capacidad de medición mm 6-8 8-10 10-12 11-14 14-17 17-20 20-25 25-30 30-35 35-40
45A 42 8830 Micrómetro de interiores de 3 puntos digital 1685,86 1699,67 1715,01 1724,21 1733,42 1742,62 1751,82 1770,23 1796,31 1814,72
IMICRO
Lectura mm 0,001
Límite de error mm 0,004
Medida a mm 2,5 2,5 2,5 3,5 3,5 3,5 7 7 7 7
Profundidad de medición estándar mm 79 79 79 93 93 93 91 91 91 91
Capacidad de medición mm 40-50 50-60 60-70 70-80 80-90 90-100 100-125 125-150 150-175 175-200
45A 42 8830 Micrómetro de interiores de 3 puntos digital 1880,68 (1909,82) (1965,05) (2003,40) (2047,88) (2086,23) (3242,87) (3252,07) (3261,27) (3273,55)
IMICRO
Lectura mm 0,001
Límite de error mm 0,004 0,005 0,005 0,005 0,005 0,005 0,006 0,006 0,007 0,007
Medida a mm 11 11 11 11 11 11 26 26 26 26
Profundidad de medición estándar mm 104 104 104 104 104 104 100 100 100 100
Juegos de micrómetros de interiores digitales IMICRO

S6
Cal
Tam. 6-12 – Superficies de medición de acero templado (HV30−770).
Tam. 11-20–40-100 – Superficies medición recubiertas de nitruro de titanio(TIN)
(HV5−2300).
Volumen de suministro: Micrómetro de interiores n.º 428830. Prolongación
n.º 428802 y anillos de comprobación.

42 8841

Capacidad de medición mm 6-12 11-20 20-40 40-100
45A 42 8841 Juego de micrómetro de interiores de tres (3655,51) (3925,50) (5134,28) (9461,69)
contactos digital
Cantidad de cabezas de medición 3 3 4 6
Número de anillos comprobación 2 2 2 3
⌀ anillo de comprobación mm 8 / 10 11 / 15 25 / 35 50 / 70 / 90
