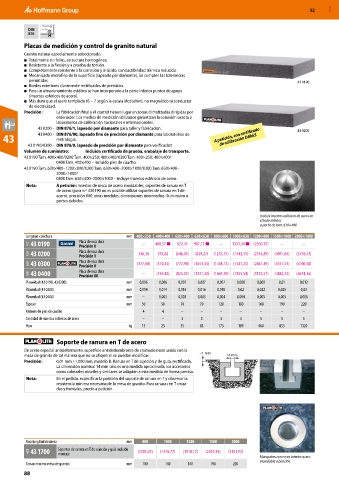

Placas de medición y control de granito natural
Granito natural especialmente seleccionado.
■ Totalmente sin fallos, estructura homogénea.
■ Resistente a la flexión y a prueba de torsión.
■ Completamente resistente a la corrosión y al ácido, conductibilidad térmica reducida.
■ Mecanizado microfino de la superficie (lapeado por diamante). Se cumplen las tolerancias
permitidas. 43 0190
■ Bordes exteriores claramente rectificados de precisión.
■ Para un almacenamiento estático se han incorporado a la parte inferior puntos de apoyo
(insertos esféricos de acero).
■ Más duro que el acero templado (6 − 7 según la escala Mos’scher), no magnético ni conductor
de electricidad.
Precisión: La fabricación final y el control tienen lugar en zonas climatizadas dirigidas por
ordenador. Los medios de medición utilizados garantizan la conexión exacta a
laboratorios de calibración nacionales e internacionales.
43 0200 – DIN 876/1, lapeado por diamante para taller y fabricación. 43 0200
de calibración DAkkS
43 43 0400 – DIN 876/00, lapeado fino de precisión por diamante para laboratorios de A petición, con certificado
metrología.
43 0190/0300 – DIN 876/0, lapeado de precisión por diamante para verificación.
Volumen de suministro: Incluido certificado de prueba, embalaje de transporte.
43 0190 Tam. 400×400/0200 Tam. 400×250; 400×400/0300 Tam. 400×250; 400×400/
0400 Tam. 400×400 – Incluido pies de caucho.
43 0190 Tam. 630×400–1200×800/0200 Tam. 630×400–2000×1000/0300 Tam. 630×400–
2000×1000/
0400 Tam. 630×400–2000×1000 – Incluye insertos esféricos de acero.
Nota: A petición: Insertos de rosca de acero inoxidables, soportes de ranura en T
de acero (para n.º 430190 no es posible utilizar soportes de ranura en T de
acero), precisión 000, otras medidas, dimensiones intermedias. Suministro a
portes debidos.

Incluye insertos esféricos de acero en
el lado inferior
a partir de tam. 630×400
Longitud×anchura mm 400×250 400×400 630×400 630×630 800×600 1000×630 1200×800 1500×1000 2000×1000
41C 43 0190 Placa de roca dura – 408,57 ■ 622,45 907,12 ■ – 1333,40 ■ (2500,12) – –
Precisión 0
46H 43 0200 Placa de roca dura 336,30 393,82 (646,05) (839,27) (1253,75) (1442,55) (2542,89) (4091,64) (5578,43)
Precisión 1
46H 43 0300 Placa de roca dura (377,60) (510,35) (772,90) (1041,35) (1438,12) (1637,25) (2861,49) (4541,51) (6100,58)
Precisión 0
46H 43 0400 Placa de roca dura – (535,42) (823,05) (1221,30) (1669,70) (1855,54) (3122,57) (4882,24) (6674,36)
Precisión 00
Planeidad (43 0190, 43 0300) mm 0,006 0,006 0,007 0,007 0,007 0,008 0,009 0,01 0,012
Planeidad (43 0200) mm 0,014 0,014 0,016 0,016 0,018 0,02 0,022 0,025 0,03
Planeidad (43 0400) mm – 0,003 0,003 0,003 0,004 0,004 0,005 0,005 0,006
Espesor mm 50 50 70 70 120 100 160 190 220
Número de pies de caucho 4 4 – – – – – – –
Cantidad de insertos esféricos de acero – – 3 3 3 3 5 5 5
Peso kg 15 25 55 83 173 189 460 855 1320

Soporte de ranura en T de acero
De acero especial antideformante, superficie antideslumbrante de cromado mate unida con la ~1 mm
mesa de granito de tal manera que no se aflojen ni se puedan modificar. 14 mm
Precisión: 0,01 mm / 1.000 mm, modelo B. Ranura en T de sujeción y de guía, rectificada.
La dimensión nominal 14 mm sólo es una medida aproximada, los accesorios
como cabezales móviles y similares se adaptan a esta medida de forma precisa.
Nota: En el pedido, especificar la posición del soporte de ranura en T y observar la
resistencia mínima necesaria de la mesa de granito. Para ranuras en T cruza-
das y frontales, precio a petición.

Para longitud de mesa mm 800 1000 1200 1500 2000
46H 43 1700 Soportes de ranura en T de sujeción y guía incluido (1385,02) (1576,77) (1910,12) (2339,34) (3101,92)
montaje
Manguitos con rosca interior acero
inoxidable a petición.
Grosor mínimo mesa de granito mm 100 140 160 190 220
