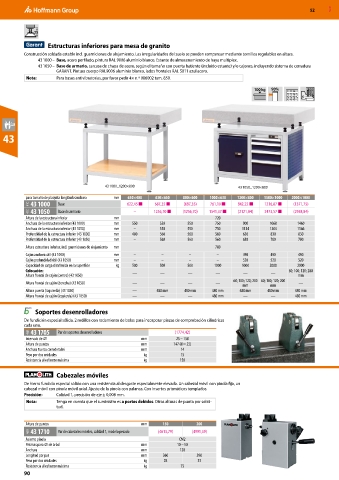

Estructuras inferiores para mesa de granito
Construcción soldada estable incl. guarniciones de alojamiento. Las irregularidades del suelo se pueden compensar mediante tornillos regulables en altura.
43 1000 – Base, acero perfilado, pintura RAL 9006 aluminio blanco. Estante de almacenamiento de haya multiplex.
43 1050 – Base de armario, carcasa de chapa de acero, según el tamaño con puerta batiente (incluido estante) y/o cajones, incluyendo sistema de cerradura
GARANT. Pintura cuerpo RAL9006 aluminio blanco, lados frontales RAL 5011 azul acero.
Nota: Para bases antivibratorias, por favor pedir 4× n.º 086002 tam. 850.

100 kg 90%

43

43 1000_1200×800 43 1050_1200×800

para tamaño de plaquita longitud×anchura mm 630×400 630×630 800×600 1000×630 1200×800 1500×1000 2000×1000
41C 43 1000 Base 622,45 ■ 687,35 ■ (687,35) 761,10 ■ 842,22 ■ 1216,87 ■ (1371,75)
41C 43 1050 Base de armario – 1256,70 ■ (1256,70) 1541,37 ■ (2121,04) 2473,57 ■ (2958,84)
Altura de la estructura inferior mm 720
Anchura de la estructura inferior (43 1000) mm 550 550 550 750 900 1060 1460
Anchura de la estructura inferior (43 1050) mm – 550 550 750 1134 1304 1566
Profundidad de la estructura inferior (43 1000) mm 400 560 560 560 630 830 830
Profundidad de la estructura inferior (43 1050) mm – 560 560 560 630 780 780
Altura estructura inferior, incl. guarniciones de alojamiento mm 780
Cajón anchura útil (43 1050) mm – – – – 490 490 490
Cajón profundidad útil (43 1050) mm – – – – 520 520 520
Capacidad de carga distribuida en la superficie kg 500 500 500 1000 1000 2000 2000
Colocación: — — — — — — 60; 100; 120; 200
Altura frontal de cajón (centro) (43 1050) mm
60; 100; 120; 200 60; 100; 120; 200
Altura frontal de cajón (derecha) (43 1050) — — — — —
mm mm
Altura puerta (izquierda) (43 1050) — 480 mm 480 mm 480 mm 480 mm 480 mm 480 mm
Altura frontal de cajón (izquierda) (43 1050) — — — 480 mm — — 480 mm

Soportes desenrolladores
De fundición especial sólida. 2 rodillos con rodamiento de bolas para incorporar piezas de comprobación cilíndricas
cada uno.
46K 43 1705 Par de soportes desenrolladores (1774,42)
Intervalo de ⌀ mm 25 – 150
Altura de puntos mm 147 (d = 25)
Anchura tuerca corredera h6 mm 14
Peso por dos unidades kg 15
Resistencia al esfuerzo máxima kg 150

Cabezales móviles
De hierro fundido especial sólido con una resistencia al desgaste especialmente elevada. Un cabezal móvil con pinola fija, un
cabezal móvil con pinola móvil axial. Ajuste de la pinola con palanca. Con insertos prismáticos templados.
Precisión: Calidad 1, precisión de eje ± 0,008 mm.
Nota: Tenga en cuenta que el suministro es a portes debidos. Otras alturas de punta por solici-
tud.

Altura de puntos mm 150 200
46H 43 1710 Par de cabezales móviles, calidad 1, modelo pesado (4613,79) (4991,39)
Asiento pínola CM2
Prismas para ⌀ de árbol mm 10 – 50
Anchura mm 120
Longitud por par mm 360 390
Peso por dos unidades kg 28 33
Resistencia al esfuerzo máxima kg 75
