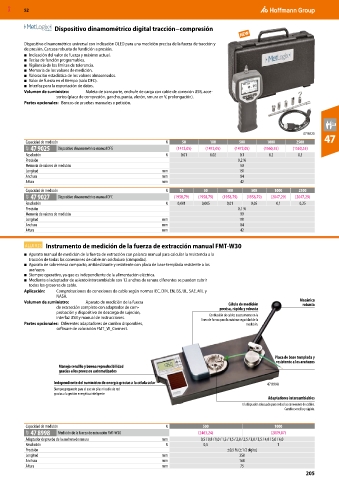

Page 1343 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Dispositivo dinamométrico digital tracción−compresión

Dispositivo dinamométrico universal con indicación OLED para una medición precisa de la fuerza de tracción y
de presión. Carcasa robusta de fundición a presión.
■ Indicación del valor de fuerza y máximo actual.
■ Teclas de función programables.
■ Vigilancia de los límites de tolerancia.
■ Memoria de los valores de medición.
■ Valoración estadística de los valores almacenados.
■ Valor de fuerza en el tiempo (solo DFC).
■ Interfaz para la exportación de datos.
Volumen de suministro: Maleta de transporte, enchufe de carga con cable de conexión USB, acce-
sorios (placa de compresión, gancho, punta, alerón, ranura en V, prolongación).
Partes opcionales: Bancos de pruebas manuales a petición.

47 9025 47
Capacidad de medición N 50 100 500 1000 2500
47F 47 9025 Dispositivo dinamométrico manual DFG (1472,05) (1472,05) (1472,05) (1560,55) (1560,55)
Resolución N 0,01 0,02 0,1 0,2 0,5
Precisión 0,2 %
Memoria de valores de medición 50
Longitud mm 191
Anchura mm 84
Altura mm 42
Capacidad de medición N 10 50 100 500 1000 2500
47F 47 9027 Dispositivo dinamométrico manual DFC (1958,79) (1958,79) (1958,79) (1958,79) (2047,29) (2047,29)
Resolución N 0,001 0,005 0,01 0,05 0,1 0,25
Precisión 0,1 %
Memoria de valores de medición 99
Longitud mm 191
Anchura mm 84
Altura mm 42

Instrumento de medición de la fuerza de extracción manual FMT-W30

■ Aparato manual de medición de la fuerza de extracción con palanca manual para calcular la resistencia a la
tracción de todas las conexiones de cable sin soldadura (crimpadas).
■ Aparato de sobremesa compacto, antideslizante y resistente con placa de base templada resistente a los
arañazos.
■ Siempre operativo, ya que es independiente de la alimentación eléctrica.
■ Mediante el adaptador de asiento intercambiable con 12 anchos de ranura diferentes se pueden cubrir
todos los grosores de cable.
Aplicación: Comprobaciones de conexiones de cable según normas IEC, DIN, EN, BS, UL, SAE, MIL y
NASA.
Volumen de suministro: Aparato de medición de la fuerza Célula de medición Mecánica
de extracción completo con adaptador de com- precisa, rápida y robusta robusta
probación y dispositivo de descarga de sujeción,
Conducción de cables exactamente en la
interfaz USB y manual de instrucciones. línea de fuerza para la máxima seguridad de la
Partes opcionales: Diferentes adaptadores de cambio disponibles, medición.
software de valoración FMT_W_Connect.

Placa de base templada y
resistente a los arañazos
Manejo sencillo y buena reproducibilidad
gracias a los procesos automatizados
Independiente del suministro de energía gracias a la célula solar 47 8998
Siempre preparado para el uso sin pilas ni cable de red
gracias a la gestión energética inteligente
Adaptadores intercambiables
El adaptador adecuado para todas las conexiones de cables.
Cambio sencillo y rápido.

Capacidad de medición N 500 1000
47F 47 8998 Medición de la fuerza de extracción FMT-W30 (2463,24) (2809,87)
Adaptador de prueba de la anchura de ranura mm 0,5 / 0,8 / 1,0 / 1,3 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 5,0 / 6,0
Resolución N 0,5 1
Precisión ±0,5 % (±1/2 dígito)
Longitud mm 350
Anchura mm 160
Altura mm 75
205
