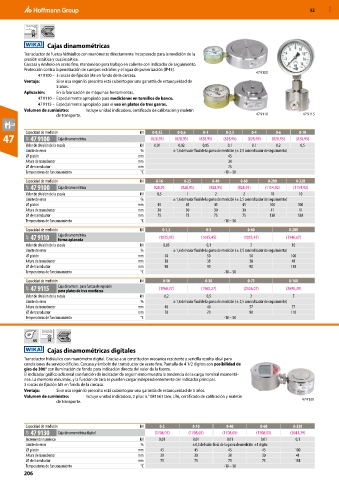

Page 1344 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Cajas dinamométricas
Transductor de fuerza hidráulico con manómetro directamente incorporado para la medición de la
presión estática y cuasiestática.
Carcasa y émbolo en acero fino, manómetro para trabajo en caliente con indicador de seguimiento.
Protección contra la penetración de cuerpos extraños y el agua de pulverización (IP43). 47 9100
47 9100 – 3 roscas de fijación M5 en fondo de la carcasa.
Ventaja: Si se usa según lo prescrito está cubierto por una garantía de estanqueidad de
5 años.
Aplicación: En la fabricación de máquinas-herramientas.
47 9110 – Especialmente apropiado para mediciones en tornillos de banco.
47 9115 – Especialmente apropiado para el uso en platos de tres garras.
Volumen de suministro: Incluye unidad indicadora, certificado de calibración y maletín
de transporte. 47 9110 47 9115

Capacidad de medición kN 0-0,25 0-0,6 0-1 0-2,5 0-4 0-6 0-10
47 47F 47 9100 Caja dinamométrica (828,95) (828,95) (828,95) (828,95) (828,95) (828,95) (828,95)
Valor de división de la escala kN 0,01 0,02 0,05 0,1 0,1 0,2 0,5
Límite de error % ± 1,6 del valor final de la gama de medición (± 2,5 con indicador de seguimiento)
⌀ pistón mm 45
Altura de transductor mm 30
⌀ de transductor mm 75
Temperaturas de funcionamiento °C -10 – 50
Capacidad de medición kN 0-16 0-25 0-40 0-60 0-200 0-320
47F 47 9100 Caja dinamométrica 828,95 (828,95) (828,95) (828,95) (1154,92) (1154,92)
Valor de división de la escala kN 0,5 1 2 2 10 10
Límite de error % ± 1,6 del valor final de la gama de medición (± 2,5 con indicador de seguimiento)
⌀ pistón mm 45 45 45 45 100 100
Altura de transductor mm 30 30 30 30 41 41
⌀ de transductor mm 75 75 75 75 138 138
Temperaturas de funcionamiento °C -10 – 50
Capacidad de medición kN 0-1,2 0-5 0-60 0-200
47F 47 9110 Caja dinamométrica (1035,45) (1035,45) (1035,45) (1346,67)
forma aplanada
Valor de división de la escala kN 0,05 0,1 2 10
Límite de error % ± 1,6 del valor final de la gama de medición (± 2,5 con indicador de seguimiento)
⌀ pistón mm 50 50 50 100
Altura de transductor mm 38 38 38 41
⌀ de transductor mm 90 90 90 138
Temperaturas de funcionamiento °C -10 – 50
Capacidad de medición kN 0-10 0-30 0-75 0-160
47F 47 9115 Caja dinamom. para fuerza de sujeción (1960,27) (1960,27) (2326,07) (2690,39)
para platos de tres mordazas
Valor de división de la escala kN 0,2 0,5 2 5
Límite de error % ± 1,6 del valor final de la gama de medición (± 2,5 con indicador de seguimiento)
Altura de transductor mm 40 40 57 77
⌀ de transductor mm 70 70 90 110
Temperaturas de funcionamiento °C -10 – 50

IP
65
Cajas dinamométricas digitales
Transductor hidráulico con manómetro digital. Gracias a su constitución mecánica resistente y sencilla resulta ideal para
condiciones de servicio difíciles. Carcasa y émbolo del transductor de acero fino. Pantalla de 4 1/2 dígitos con posibilidad de
giro de 300° con iluminación de fondo para indicación directa del valor de la fuerza.
El indicador gráfico adicional con función de indicador de seguimiento muestra la tendencia de la carga nominal momentá-
nea. La memoria mín./máx. y la función de tara se pueden cargar independientemente del indicador principal.
3 roscas de fijación M5 en fondo de la carcasa.
Ventaja: Si se usa según lo prescrito está cubierto por una garantía de estanqueidad de 5 años.
Volumen de suministro: Incluye unidad indicadora, 2 pilas n.° 081561 tam. LR6, certificado de calibración y maletín
de transporte. 47 9130

Capacidad de medición kN 0-2 0-10 0-40 0-60 0-320
47F 47 9130 Caja dinamométrica digital (1708,05) (1708,05) (1708,05) (1708,05) (2041,39)
Incremento numérico kN 0,01 0,01 0,01 0,01 0,1
Límite de error % ±0,5 del valor final de la gama de medición ±1 dígito
⌀ pistón mm 45 45 45 45 100
Altura de transductor mm 30 30 30 30 41
⌀ de transductor mm 75 75 75 75 138
Temperaturas de funcionamiento °C -10 – 50
206
