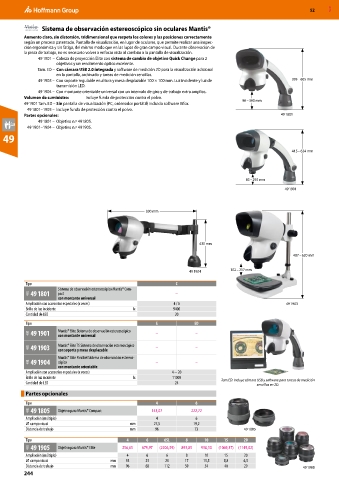

Page 1382 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Sistema de observación estereoscópico sin oculares Mantis®
Aumento claro, sin distorsión, tridimensional que respeta los colores y las posiciones correctamente
según un proceso patentado. Pantalla de visualización, en lugar de oculares, que permite realizar una inspec-
ción ergonómica y sin fatiga, del mismo modo que en las lupas de gran campo visual. Durante observación de
la pieza de trabajo, no es necesario volver a enfocar vista al cambiar a la pantalla de visualización.
49 1901 – Cabeza de proyección Elite con sistema de cambio de objetivo Quick Change para 2
objetivos y un rendimiento óptico excelente.
Tam. ED – Con cámara USB 2.0 integrada y software de medición 2D para la visualización adicional
en la pantalla, archivado y tareas de medición sencillas.
49 1903 – Con soporte regulable en altura y mesa desplazable 100 × 100 mm. Luz incidente y luz de 395 – 605 mm
transmisión LED.
49 1904 – Con montante orientable universal con un intervalo de giro y de trabajo extra amplios.
Volumen de suministro: Incluye funda de protección contra el polvo. 90 – 300 mm
49 1901 Tam. ED – Sin pantalla de visualización (PC, ordenador portátil) incluido software Vifox.
49 1801–1903 – Incluye funda de protección contra el polvo.
Partes opcionales: 49 1801
49 1801 – Objetivo n.º 491805.
49 1901–1904 – Objetivo n.º 491905.
49

415 – 624 mm

83 – 292 mm
49 1901

800 mm

430 mm

487 – 620 mm

49 1904 102 – 217 mm

Tipo C
Sistema de observación estereoscópico Mantis® Com-
49B 49 1801 pact –
con montante universal
Ampliación con accesorios especiales (x veces) 4 / 6 49 1903
Brillo de luz incidente lx 9400
Cantidad de LED 20
Tipo E ED
49B 49 1901 Mantis® Elite Sistema de observación estereoscópico – –
con montante universal

49B 49 1903 Mantis® Elite TS Sistema de observación estereoscópico – –
con soporte y mesa desplazable
Mantis® Elite Flexibel Sistema de observación estereos-
49B 49 1904 cópico – –
con montante orientable
Ampliación con accesorios especiales (x veces) 4 − 20
Brillo de luz incidente lx 11000 Tam.ED: Incluye cámara USB y software para tareas de medición
Cantidad de LED 24 sencillas en 2D.

Partes opcionales
Tipo 4 6
49B 49 1805 Objetivo para Mantis® Compact 143,07 222,72
Ampliación (múltiplo) 4 6
⌀ campo visual mm 27,5 19,2
Distancia de trabajo mm 96 73 49 1805
Tipo 4 6 6SL 8 10 15 20
49B 49 1905 Objetivo para Mantis® Elite 256,65 679,97 (2206,59) 893,85 938,10 (1069,37) (1149,02)
Ampliación (múltiplo) 4 6 6 8 10 15 20
⌀ campo visual mm 34 23 20 17 13,5 8,8 6,5
Distancia de trabajo mm 96 68 112 59 54 40 29 49 1905
244
