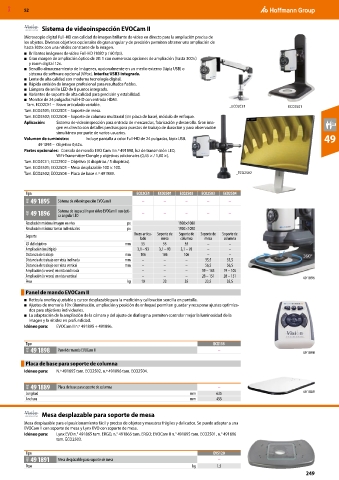

Page 1387 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Sistema de videoinspección EVOCam II
Microscopio digital Full-HD con calidad de imagen brillante de vídeo en directo para la ampliación precisa de
los objetos. Diversos objetivos opcionales de gran angular y de precisión permiten obtener una ampliación de
hasta 300× con una nitidez constante de la imagen.
■ Brillantes imágenes de vídeo Full-HD (1080 p / 60 fps).
■ Gran margen de ampliación óptico de 30: 1 con numerosas opciones de ampliación (hasta 300×)
y zoom digital 12x.
■ Sencillo almacenamiento de imágenes, opcionalmente en un medio externo (lápiz USB) o
sistema de software opcional (Vifox). Interfaz USB3 integrada.
■ Lente de alta calidad con moderna tecnología digital.
■ Rápida emisión de imagen profesional para resultados fiables.
■ Lámpara de anillo LED de 8 puntos integrada.
■ Variantes de soporte de alta calidad para precisión y estabilidad.
■ Monitor de 24 pulgadas Full-HD con entrada HDMI.
Tam. ECO2CE1 – Brazo articulado variable. _ECO2CE1 _ECO2501
Tam. ECO2501; ECO2503 – Soporte de mesa.
Tam. ECO2502; ECO2504 – Soporte de columna multiaxial (sin placa de base), módulo de enfoque.
Aplicación: Sistema de videoinspección para entrada de mercancías, fabricación y desarrollo. Gran ima-
gen en directo con detalles precisos para puestos de trabajo de duración y para observación
simultánea por parte de varios usuarios.
Volumen de suministro: Incluye pantalla a color Full-HD de 24 pulgadas, lápiz USB. 49
49 1895 – Objetivo 0,62×.
Partes opcionales: Consola de mando EVO Cam II n.º 491898, luz de transmisión LED,
WiFi-Transmitter-Dongle y objetivos adicionales (0,45 × / 1,00 ×).
Tam. ECO2CE1; ECO2502 – Objetivo (4 dioptrías / 5 dioptrías).
Tam. ECO2501; ECO2503 – Mesa desplazable 100 × 100.
Tam. ECO2502; ECO2504 – Placa de base n.º 491889. _ECO2502

Tipo ECO2CE1 ECO2501 ECO2502 ECO2503 ECO2504
49B 49 1895 Sistema de videoinspección EVOCam II – – – – –
49B 49 1896 Sistema de inspección por vídeo EVOCam II con ópti- – – – – –
ca angular LED
Resolución máxima imagen en vivo px 1920×1080
Resolución máxima tomas individuales px 1920×1080
Brazo articu- Soporte de Soporte de Soporte de Soporte de
Soporte
lado mesa columna mesa columna
⌀ del objetivo mm 55 55 55 – –
Ampliación (múltiplo) 3,1 – 93 3,1 – 93 3,1 – 93 – –
Distancia de trabajo mm 106 106 106 – –
Distancia de trabajo con vista inclinada mm – – – 35,5 35,5
Distancia de trabajo con vista vertical mm – – – 56,5 56,5
Ampliación (x veces) en vista inclinada – – – 19 – 105 19 – 105
Ampliación (x veces) en vista vertical – – – 28 – 151 28 – 151 49 1896
Peso kg 10 23 35 23,5 35,5
Panel de mando EVOCam II
■ Retícula overlay ajustable y cursor desplazable para la medición y calibración sencilla en pantalla.
■ Ajustes de memoria 10× (iluminación, ampliación y posición de enfoque) permiten guardar y recuperar ajustes optimiza-
dos para objetivos individuales.
■ La adaptación de la ampliación de la cámara y del ajuste de diafragma permiten controlar mejor la luminosidad de la
imagen y la nitidez en profundidad.
Idóneo para: EVOCam II n.º 491895 + 491896.

Tipo ECX155
49B 49 1898 Panel de mando EVOCam II – 49 1898

Placa de base para soporte de columna
Idóneo para: N.º 491895 tam. ECO2502, n.º 491896 tam. ECO2504.

49B 49 1889 Placa de base para soporte de columna –
Longitud mm 635 49 1889
Anchura mm 455

Mesa desplazable para soporte de mesa
Mesa desplazable para el posicionamiento fácil y preciso de objetos y muestras frágiles y delicados. Se puede adaptar a una
EVOCam II con soporte de mesa y Lynx EVO con soporte de mesa.
Idóneo para: Lynx EVO n.° 491865 tam. ERGO, n.° 491866 tam. ERGO; EVOCam II n.° 491895 tam. ECO2501, n.° 491896
tam. ECO2503.

Tipo EVS120
49B 49 1891 Mesa desplazable para soporte de mesa –
Peso kg 1,5
