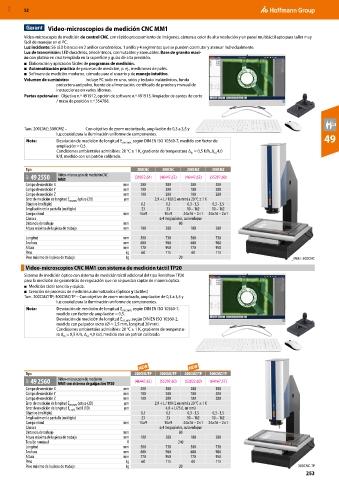

MXD 52

Video-microscopios de medición CNC MM1
Vídeo-microscopio de medición de control CNC, con rápido procesamiento de imágenes, cámara a color de alta resolución y un panel multitáctil apto para taller muy
fácil de manejar en el PC.
Luz incidente: 56 LED blancos en 2 anillos concéntricos. 1 anillo y 4 segmentos que se pueden conmutar y atenuar individualmente.
Luz de transmisión: LED duraderos, telecéntricos, conmutables y atenuables. Base de granito maci-
zo con platina en cruz templada en la superficie y guías de alta precisión.
■ Elaboración y aplicación fáciles de programas de medición.
■ Automatización práctica de procesos de medición, p. ej., mediciones de palés.
■ Software de medición moderno, cómodo para el usuario y de manejo intuitivo.
Volumen de suministro: Incluye PC todo en uno, ratón y teclado inalámbricos, funda
protectora antipolvo, fuente de alimentación, certificado de prueba y manual de
instrucciones en varios idiomas.
Partes opcionales: Objetivo n.º 491912, opción de software n.º 491913, limpiador de cantos de corte
/ masa de posición n.º 354788.

Tam. 200CMZ; 300CMZ – Con objetivo de zoom motorizado, ampliación de 0,3 a 3,5 y
luz coaxial para la iluminación uniforme de componentes.
Nota: Desviación de medición de longitud E UXY, MPE según DIN EN ISO 10360-7, medido con factor de 49
ampliación = 0,5.
Condiciones ambientales admisibles: 20 °C ± 1 K, gradiente de temperatura Δ = 0,5 K/h, Δ 4,0
th
td
k/d, medido con un patrón calibrado.
Tipo 200CNC 300CNC 200CMZ 300CMZ
41P 49 2550 Video-microscopio de medición CNC (39072,64) (46447,62) (46447,62) (55297,60)
MM1
Campo de medición X mm 200 300 200 300
Campo de medición Y mm 100 200 100 200
Campo de medición Z mm 100 200 100 200
óptico (2D) µm 2,9 + L / 100 (L en mm) a 20 °C ± 1 K
Error de medición de longitud E UXY, MPE
Objetivo (múltiplo) 0,5 0,5 0,3 - 3,5 0,3 - 3,5
Ampliación en la pantalla (múltiplo) 23 23 10 – 162 10 – 162
Campo visual mm 14×9 14×9 24×16 – 2×1 24×16 – 2×1
Cámara 6,4 megapíxeles, autoenfoque
Distancia de trabajo mm 80
Altura máxima de la pieza de trabajo mm 100 200 100 200

Longitud mm 500 730 500 730
Anchura mm 600 900 600 900
Altura mm 770 950 770 950
Peso kg 60 115 60 115
Peso máximo de la pieza de trabajo kg 20 _MM1-300CNC
Video-microscopios CNC MM1 con sistema de medición táctil TP20
Sistema de medición óptico con sistema de medición táctil adicional del tipo Renishaw TP20
para la medición de geometrías de regulación que no se puedan captar de manera óptica.
■ Medición táctil sencilla y rápida.
■ Creación de procesos de medición automatizados (ópticos y táctiles)
Tam. 200CMZ/TP; 300CMZ/TP – Con objetivo de zoom motorizado, ampliación de 0,3 a 3,5 y
luz coaxial para la iluminación uniforme de componentes.
Nota: Desviación de medición de longitud E UXY, MPE según DIN EN ISO 10360-7,
medido con factor de ampliación = 0,5.
Desviación de medición de longitud E OZ, MPE según DIN EN ISO 10360-2,
medido con palpador recto (⌀ = 2,5 mm, longitud 20 mm).
Condiciones ambientales admisibles: 20 °C ± 1 K, gradiente de temperatu-
ra Δ = 0,5 K/h, Δ 4,0 k/d, medido con un patrón calibrado.
td
th

Tipo 200CNC/TP 300CNC/TP 200CMZ/TP 300CMZ/TP
41P 49 2560 Vídeo-microscopio de medición (46447,62) (55297,60) (53822,60) (64147,57)
MM1 con sistema de palpación TP20
Campo de medición X mm 200 300 200 300
Campo de medición Y mm 100 200 100 200
Campo de medición Z mm 100 200 100 200
óptico (2D) µm 2,9 + L / 100 (L en mm) a 20 °C ± 1 K
Error de medición de longitud E UXY, MPE
táctil (1D) µm 4,0 + L/75 (L en mm)
Error de medición de longitud E 1, eje Z
Objetivo (múltiplo) 0,5 0,5 0,3 - 3,5 0,3 - 3,5
Ampliación en la pantalla (múltiplo) 23 23 10 – 162 10 – 162
Campo visual mm 14×9 14×9 24×16 – 2×1 24×16 – 2×1
Cámara 6,4 megapíxeles, autoenfoque
Distancia de trabajo mm 80
Altura máxima de la pieza de trabajo mm 100 200 100 200
Tensión nominal V 240
Longitud mm 500 730 500 730
Anchura mm 600 900 600 900
Altura mm 770 950 770 950
Peso kg 60 115 60 115
Peso máximo de la pieza de trabajo kg 20 _300CNC-TP
253
