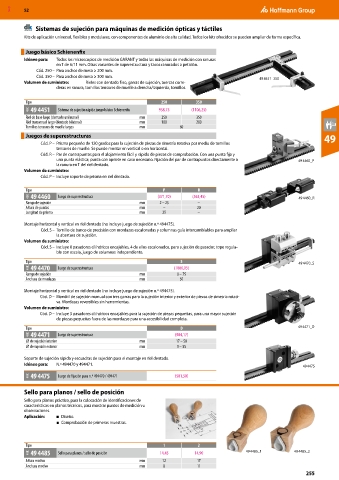

MXD 52

Sistemas de sujeción para máquinas de medición ópticas y táctiles
Kits de aplicación universal, flexibles y modulares, con componentes de aluminio de alta calidad. Todos los kits ofrecidos se pueden ampliar de forma específica.

Juego básico Schienenfix
Idóneo para: Todos los microscopios de medición GARANT y todas las máquinas de medición con ranuras
en T de 6/11 mm. Otras variantes de superestructura y tacos ranurados a petición.
Cód. 250 – Para anchos de mesa ≥ 200 mm.
Cód. 350 – Para anchos de mesa ≥ 300 mm. 49 4451_250
Volumen de suministro: Rieles con dentado fino, garras de sujeción, tuercas corre-
deras en ranura, tornillos tensores de muelle a derecha/izquierda, tornillos.

Tipo 250 350
49K 49 4451 Sistema de sujeción rápida juego básico Schienenfix 958,75 (1106,25)
Riel de base largo (dentado unilateral) mm 250 350
Riel transversal largo (dentado bilateral) mm 100 200
Tornillos tensores de muelle largos mm 60
Juegos de superestructuras 49
Cód. P – Prisma pequeño de 120 grados para la sujeción de piezas de simetría rotativa por medio de tornillos
tensores de muelle. Se puede montar en vertical o en horizontal.
Cód. R – Par de contrapuntos para el alojamiento fácil y rápido de piezas de comprobación. Con una punta fija y
una punta elástica; punta con apriete en caso necesario. Fijación del par de contrapuntos directamente a 49 4460_P
la ranura en T del riel dentado.
Volumen de suministro:
Cód. P – Incluye soporte de prisma en riel dentado.

Tipo P R
49K 49 4460 Juego de superestructura (371,70) (563,45) 49 4460_R
Rango de sujeción mm 2 – 25 –
Altura de puntos mm – 20
Longitud de prisma mm 25 –

Montaje horizontal y vertical en riel dentado (no incluye juego de sujeción n.º 494475).
Cód. S – Tornillo de banco de precisión con mordazas escalonadas y columnas guía intercambiables para ampliar
la abertura de sujeción.
Volumen de suministro:
Cód. S – Incluye 8 pasadores cilíndricos encajables, 4 de ellos escalonados, para sujeción de pasador, tope regula-
ble con escala, juego de columnas independiente.
Tipo S 49 4470_S
49K 49 4470 Juego de superestructura (1000,05)
Rango de sujeción mm 0 – 75
Anchura de mordazas mm 50
Montaje horizontal y vertical en riel dentado (no incluye juego de sujeción n.º 494475).
Cód. D – Mandril de sujeción manual con tres garras para la sujeción interior y exterior de piezas de simetría rotati-
va. Mordazas reversibles sin herramientas.
Volumen de suministro:
Cód. D – Incluye 3 pasadores cilíndricos encajables para la sujeción de piezas pequeñas, para una mayor sujeción
de piezas pequeñas fuera de las mordazas para una accesibilidad completa.
Tipo D 49 4471_D
49K 49 4471 Juego de superestructura (904,17)
⌀ de sujeción interior mm 17 – 50
⌀ de sujeción exterior mm 0 – 55

Soporte de sujeción rápida y escuadras de sujeción para el montaje en riel dentado.
Idóneo para: N.º 494470 y 494471. 49 4475

49K 49 4475 Juego de fijación para n.º 494470 / 494471 (501,50)

Sello para planos / sello de posición
Sello para planos práctico, para la colocación de identificaciones de
características en planos técnicos, para mostrar puntos de medición u
observaciones.
Aplicación: ■ Diseño.
■ Comprobación de primeras muestras.

Tipo 1 2
49K 49 4485 Sello para planos / sello de posición 14,45 14,90 49 4485_1 49 4485_2
Altura motivo mm 12 17
Anchura motivo mm 8 11
255
