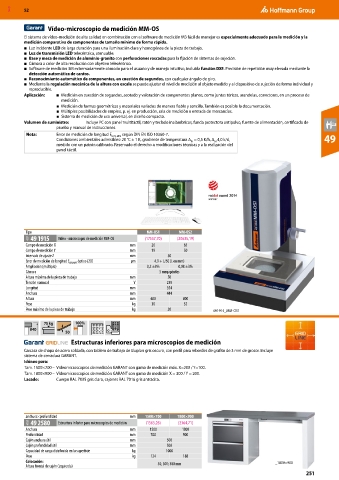

Page 1389 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Vídeo-microscopio de medición MM-OS
El sistema de vídeo-medición de alta calidad en combinación con el software de medición M3 fácil de manejar es especialmente adecuado para la medición y la
medición comparativa de componentes de tamaño mínimo de forma rápida.
■ Luz incidente LED de larga duración para una iluminación clara y homogénea de la pieza de trabajo.
■ Luz de transmisión LED telecéntrica, atenuable.
■ Base y mesa de medición de aluminio-granito con perforaciones roscadas para la fijación de sistemas de sujeción.
■ Cámara a color de alta resolución con objetivo telecéntrico.
■ Software de medición 3M extremadamente cómodo para el usuario y de manejo intuitivo, incluida función DXF. Precisión de repetición muy elevada mediante la
detección automática de cantos.
■ Reconocimiento automático de componentes, en cuestión de segundos, con cualquier ángulo de giro.
■ Mediante la regulación mecánica de la altura con escala se puede ajustar el nivel de medición al objeto medido y al dispositivo de sujeción de forma individual y
reproducible.
Aplicación: ■ Medición en cuestión de segundos, acotado y valoración de componentes planos, como juntas tóricas, arandelas, conectores, en un proceso de
medición.
■ Medición de formas geométricas y materiales variados de manera fiable y sencilla. También es posible la documentación.
■ Múltiples posibilidades de empleo, p. ej. en producción, sala de medición o entrada de mercancías.
■ Sistema de medición de uso universal, en diseño compacto.
Volumen de suministro: Incluye PC con panel multitáctil, ratón y teclado inalámbricos, funda protectora antipolvo, fuente de alimentación, certificado de
prueba y manual de instrucciones.
Nota: Error de medición de longitud E UXY, MPE según DIN EN ISO 10360-7.
Condiciones ambientales admisibles: 20 °C ± 1 K, gradiente de temperatura Δ = 0,5 K/h, Δ 4,0 k/d, 49
th
td
medido con un patrón calibrado. Reservado el derecho a modificaciones técnicas y a la realización del
panel táctil.

Tipo MM-OS1 MM-OS2
41P 49 1915 Video - microscopio de medición MM-OS (17537,70) (20635,19)
Campo de medición X mm 26 65
Campo de medición Y mm 19 50
Intervalo de ajuste Z mm 50
Error de medición de longitud E UXY, MPE óptico (2D) µm 4,9 + L/50 (L en mm)
Ampliación (múltiplo) 0,2 ±3% 0,08 ±3%
Cámara 5 megapíxeles
Altura máxima de la pieza de trabajo mm 50
Tensión nominal V 230
Longitud mm 354
Anchura mm 444
Altura mm 600 800
Peso kg 30 32
Peso máximo de la pieza de trabajo kg 20 491915_MM-OS1

75 kg 100%
840
50
Estructuras inferiores para microscopios de medición
Carcasa de chapa de acero soldada, con tablero de trabajo de Eluplan gris oscuro, con perfil para rebordes de grafito de 3 mm de grosor. Incluye
sistema de cerradura GARANT.
Idóneo para:
Tam. 1500×700 – Videomicroscopios de medición GARANT con gama de medición máx. X=200 / Y=100.
Tam. 1800×900 – Vídeomicroscopios de medición GARANT con gama de medición X = 300 / Y = 200.
Lacado: Cuerpo RAL 7035 gris claro, cajones RAL 7016 gris antracita.

anchura×profundidad mm 1500×700 1800×900
41M 49 2580 Estructura inferior para microscopios de medición (1563,26) (2364,71)
Anchura mm 1500 1800
Profundidad mm 700 900
Cajón anchura útil mm 500
Cajón profundidad útil mm 500
Capacidad de carga distribuida en la superficie kg 1000
Peso kg 124 188
Colocación: 50; 300; 300 mm _1800×900
Altura frontal de cajón (izquierda)
251
