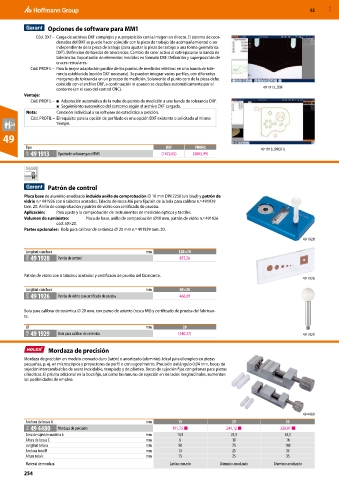

52 MXD

Opciones de software para MM1
Cód. DXF – Carga de archivos DXF complejos y superposición con la imagen en directo. El sistema de coor-
denadas del DXF se puede hacer coincidir con la pieza de trabajo (de acompañamiento) o ser
independiente de la pieza de trabajo (para ajustar la pieza de trabajo a una forma geométrica
DXF). Definición de bandas de tolerancias. Cambio de color activo al sobrepasarse la banda de
tolerancias. Exportación de elementos medidos en formato DXF. Definición y superposición de
cruces reticulares.
Cód. PROFIL – Para la mejor adaptación posible de los puntos de medición relativos en una banda de tole-
rancia establecida (opción DXF necesaria). Se pueden integrar varios perfiles, con diferentes
márgenes de tolerancia en un proceso de medición. Solamente el punto cero de la pieza debe
coincidir con el archivo DXF, a continuación el aparato se desplaza automáticamente por el
contorno (en el caso del control CNC). 49 1913_DXF
Ventaja:
Cód. PROFIL – ■ Adaptación automática de la nube de puntos de medición a una banda de tolerancia DXF.
■ Seguimiento automático del contorno según el archivo DXF cargado.
Nota: Conexión individual a su software de estadística a petición.
Cód. PROFIL – El requisito para la opción de perfilado es una opción DXF existente o solicitada al mismo
tiempo.

49

Tipo DXF PROFIL 49 1913_PROFIL
41P 49 1913 Opción de software para MM1 (1472,05) (2005,99)

Patrón de control
Placa base de aluminio anodizado incluido anillo de comprobación ⌀ 10 mm DIN 2250 (sin bisel) y patrón de
vidrio n.º 491926 con 6 taladros acotados. Taladro de rosca M6 para fijación de la bola para calibrar n.º 491929
tam. 20. Anillo de comprobación y patrón de vidrio con certificado de prueba.
Aplicación: Para ajuste y la comprobación de instrumentos de medición ópticos y táctiles.
Volumen de suministro: Placa de base, anillo de comprobación ⌀10 mm, patrón de vidrio n.º 491926
cód. 50×20.
Partes opcionales: Bola para calibrar de cerámica ⌀ 20 mm n.º 491929 tam. 20.
49 1928

Longitud×anchura mm 120×70
41M 49 1928 Patrón de control 855,26

Patrón de vidrio con 6 taladros acotados y certificado de prueba del fabricante.
49 1926
Longitud×anchura mm 50×20
41M 49 1926 Patrón de vidrio con certificado de prueba 468,69

Bola para calibrar de cerámica ⌀ 20 mm, con perno de asiento (rosca M6) y certificado de prueba del fabrican-
te.
⌀ mm 20
41M 49 1929 Bola para calibrar de cerámica (440,37) 49 1929

Mordaza de precisión
Mordaza de precisión en modelo cromado duro (latón) o anodizado (aluminio). Ideal para el empleo en piezas
pequeñas, p. ej. en microscopios y proyectores de perfil o con rugosímetros. Precisión del ángulo 0,04 mm, bocas de
sujeción intercambiables de acero inoxidable, templado y de plástico. Bocas de sujeción fijas con prismas para piezas
cilíndricas. El prisma adicional en la boca fija, así como las ranuras de sujeción en los lados longitudinales, aumentan
las posibilidades de empleo.

49 4480
Anchura de bocas A mm 15 25 35
42L 49 4480 Mordaza de precisión 191,75 ■ 244,12 ■ 320,07 ■
Zona de sujeción máxima b mm 14,5 24,5 34,5
Altura de bocas C mm 6 10 14
Longitud total a mm 50 75 100
Anchura total B mm 15 25 35
Altura total c mm 15 25 35
Material de mordaza Latón cromado Aluminio anodizado Aluminio anodizado
254
