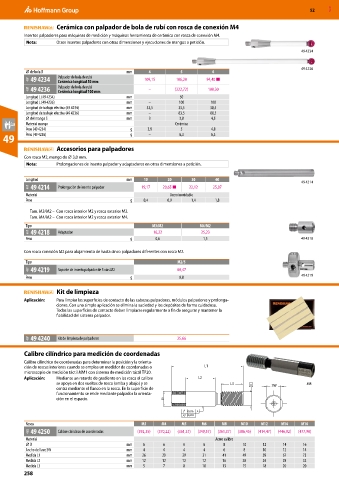

52 MXD

Cerámica con palpador de bola de rubí con rosca de conexión M4
Insertos palpadores para máquinas de medición y máquinas herramienta de cerámica con rosca de conexión M4.
Nota: Otros insertos palpadores con otras dimensiones y ejecuciones de mangos a petición.
49 4234

49 4236
⌀ de bola D mm 4 5 6
49F 49 4234 Palpador de bola de rubí 109,15 106,20 94,40 ■
Cerámica longitud 50 mm
49F 49 4236 Palpador de bola de rubí – (222,72) 100,30
Cerámica longitud 100 mm
Longitud L (49 4234) mm 50
Longitud L (49 4236) mm – 100 100
Longitud de trabajo efectiva (49 4234) mm 33,5 33,5 38,5
Longitud de trabajo efectiva (49 4236) mm – 83,5 88,5
⌀ del mango S mm 3 3,8 4,5
Material mango Cerámica
Peso (49 4234) g 3,9 5 4,8
49 Peso (49 4236) g – 6,3 6,3

Accesorios para palpadores
Con rosca M2, mango de ⌀ 3,0 mm.
Nota: Prolongaciones de inserto palpador y adaptadores en otras dimensiones a petición.

Longitud mm 10 20 30 40 49 4214
49F 49 4214 Prolongación de inserto palpador 19,17 20,65 ■ 22,12 25,07
Material Acero inoxidable
Peso g 0,4 0,9 1,4 1,8

Tam. M3/M2 – Con rosca interior M2 y rosca exterior M3.
Tam. M4/M2 – Con rosca interior M2 y rosca exterior M4.
Tipo M3/M2 M4/M2
49F 49 4218 Adaptador 16,22 25,23
Peso g 0,6 1,5 49 4218

Con rosca conexión M2 para alojamiento de hasta cinco palpadores diferentes con rosca M2.
Tipo M2/5
49F 49 4219 Soporte de inserto palpador de 5 vías M2 60,47
Peso g 0,8 49 4219

Kit de limpieza
Aplicación: Para limpiar las superficies de contacto de las cabezas palpadoras, módulos palpadores y prolonga-
ciones. Con una simple aplicación se elimina la suciedad y los depósitos de forma cuidadosa.
Todas las superficies de contacto deben limpiarse regularmente a fin de asegurar y mantener la
fiabilidad del sistema palpador.

49F 49 4240 Kit de limpieza de palpadores 25,66

Calibre cilíndrico para medición de coordenadas
Calibre cilíndrico de coordenadas para determinar la posición y la orienta- L1
L1
ción de roscas interiores cuando se emplea un medidor de coordenadas o L1
microscopio de medición táctil MM1 con sistema de medición táctil TP20.
L 2
Aplicación: Mediante un retardo de gradiente en las rosca el calibre L 2 L2
se apoya en dos vueltas de rosca (arriba y abajo) y se L3 L3 L3 A SW SW _M8
SW
centra mediante el flanco en la rosca. En la superficie de A
funcionamiento se mide mediante palpador la orienta-
ción en el espacio. ØD
ØD
0,005 A
0,003
0,005 A
Rosca M3 0,003 M4 M5 M6 M8 M10 M12 M14 M16
48B 49 4250 Calibre cilíndrico de coordenadas (392,35) (370,22) (361,37) (349,57) (361,37) (386,45) (414,47) (446,92) (477,90)
Material Acero calibre
⌀ D mm 6 6 6 6 8 10 12 14 16
Ancho de llave SW mm 4 4 4 4 6 8 10 12 14
Medida L1 mm 26 29 29 31 41 49 59 67 73
Medida L2 mm 12 12 12 12 16 20 24 28 32
Medida L3 mm 5 7 8 10 13 15 18 20 20
258
