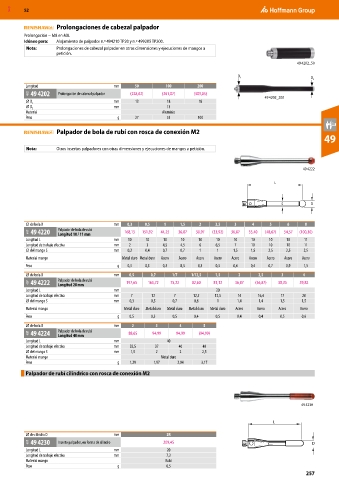

P. 1395
MXD 52
Prolongaciones de cabezal palpador
Prolongación − M8 en M8.
Idóneo para: Alojamiento de palpador n.º 494210 TP20 y n.º 499205 TP200.
Nota: Prolongaciones de cabezal palpador en otras dimensiones y ejecuciones de mangos a
petición.
49 4202_50
D 1
D 2
Longitud mm 50 100 200
49D 49 4202 Prolongación de cabezal palpador (228,62) (261,07) (303,85) 49 4202_200
⌀ D 1 mm 13 18 18
⌀ D 2 mm 13
Material Aluminio
Peso g 27 53 100
Palpador de bola de rubí con rosca de conexión M2
49
Nota: Otros insertos palpadores con otras dimensiones y ejecuciones de mangos a petición.
49 4222
L
S D
⌀ de bola D mm 0,3 0,5 1 1,5 2 2,5 3 4 5 6 8
49F 49 4220 Palpador de bola de rubí 168,15 151,92 44,25 36,87 30,97 (33,92) 36,87 35,40 (48,67) 54,57 (100,30)
Longitud 10 / 11 mm
Longitud L mm 10 10 10 10 10 10 10 10 10 10 11
Longitud de trabajo efectiva mm 2 3 4,5 4,5 6 6,5 7 10 10 10 11
⌀ del mango S mm 0,2 0,4 0,7 0,7 1 1 1,5 1,5 2,5 2,5 2,5
Material mango Metal duro Metal duro Acero Acero Acero Acero Acero Acero Acero Acero Acero
Peso g 0,3 0,3 0,3 0,3 0,3 0,3 0,4 0,4 0,7 0,9 1,5
⌀ de bola D mm 0,5 0,7 1/7 1/12,5 1,5 2 2,5 3 4
49F 49 4222 Palpador de bola de rubí 197,65 163,72 75,22 82,60 81,12 36,87 (36,87) 38,35 39,82
Longitud 20 mm
Longitud L mm 20
Longitud de trabajo efectiva mm 7 12 7 12,5 12,5 14 16,4 17 20
⌀ del mango S mm 0,3 0,5 0,7 0,8 1 1,4 1,4 1,5 1,5
Material mango Metal duro Metal duro Metal duro Metal duro Metal duro Acero Acero Acero Acero
Peso g 0,5 0,3 0,5 0,4 0,5 0,4 0,4 0,5 0,6
⌀ de bola D mm 2 3 4 5
49F 49 4224 Palpador de bola de rubí 88,65 94,99 94,99 (94,99)
Longitud 40 mm
Longitud L mm 40
Longitud de trabajo efectiva mm 32,5 37 40 40
⌀ del mango S mm 1,5 2 2 2,5
Material mango Metal duro
Peso g 1,29 1,97 2,04 3,17
Palpador de rubí cilíndrico con rosca de conexión M2
49 4230
L
⌀ de cilindro D mm 2R
49F 49 4230 Inserto palpador, en forma de cilindro 209,45 D
Longitud L mm 20
Longitud de trabajo efectiva mm 7,2
Material mango Rubí
Peso g 0,5
257
