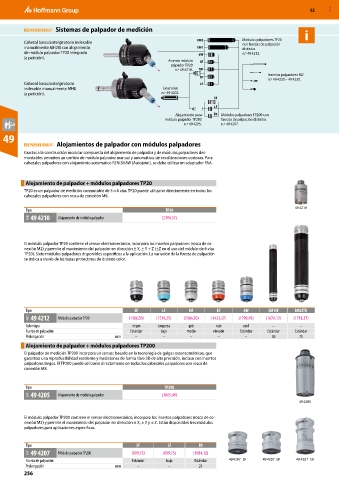

52 MXD

Sistemas de palpador de medición i
EM2 Módulos palpadores TP20
Cabezal basculante/giratorio indexable con fuerzas de palpación
manualmente MH20i con alojamiento EM1 distintas
de módulo palpador TP20 integrado 6W n.º 49 4212.
(a petición).
Asiento módulo SF
palpador TP20
n.º 49 4210. MF
Insertos palpadores M2
EF
n.º 49 4220 – 49 4230.
Cabezal basculante/giratorio LF
indexable manualmente MH8 Extensión
(a petición). n.º 49 4202.
SF
LF
Alojamiento para E0 Módulos palpadores TP200 con
módulo palpador TP200 fuerzas de palpación distintas
n.º 49 4205. n.º 49 4207.
49
Alojamientos de palpador con módulos palpadores
Gracias a la construcción modular compuesta del alojamiento de palpador y de módulos palpadores des-
montables permiten un cambio de módulo palpador manual y automático, sin recalibraciones costosas. Para
cabezales palpadores con alojamiento automático RENISHAW (Autojoint), se debe utilizar un adaptador PAA.

Alojamiento de palpador + módulos palpadores TP20
TP20 es un palpador de medición conmutable de 5 o 6 vías. TP20 puede utilizarse directamente en todos los
cabezales palpadores con rosca de conexión M8.

Tipo TP20 49 4210
49D 49 4210 Alojamiento de módulo palpador (2190,37)

El módulo palpador TP20 contiene el sensor electromecánico, incorpora los insertos palpadores (rosca de co-
nexión M2) y permite el movimiento del palpador en dirección ± X, ± Y + Z (±Z en el uso del módulo de 6 vías
TP20). Siete módulos palpadores disponibles específicos a la aplicación. La variación de la fuerza de palpación
se indica a través de las tapas protectoras de distinto color.

Tipo SF LF MF EF 6W EM1SF EM2STD
49D 49 4212 Módulo palpador TP20 (1386,50) (1519,25) (1386,50) (1423,37) (1799,49) (1674,12) (1718,37)
Color tapa negro turquesa gris rojo azul – –
Fuerza de palpación Estándar bajo medio elevado Estándar Estándar Estándar
Prolongación mm – – – – – 50 75
Alojamiento de palpador + módulos palpadores TP200
El palpador de medición TP200 incorpora un sensor, basado en la tecnología de galgas extensométricas, que
garantiza una reproducibilidad excelente y mediciones de forma libre 3D de alta precisión, incluso con insertos
palpadores largos. El TP200 puede utilizarse directamente en todos los cabezales palpadores con rosca de
conexión M8.

Tipo TP200
49F 49 4205 Alojamiento de módulo palpador (3805,49)
49 4205

El módulo palpador TP200 contiene el sensor electromecánico, incorpora los insertos palpadores (rosca de co-
nexión M2) y permite el movimiento del palpador en dirección ± X, ± Y y ± Z. Están disponibles tres módulos
palpadores para aplicaciones específicas.

Tipo SF LF EO
49F 49 4207 Módulo palpador TP200 (899,75) (899,75) (1084,12)
Fuerza de palpación Estándar bajo Estándar 49 4207_SF 49 4207_LF 49 4207_E0
Prolongación mm – – 24
256
