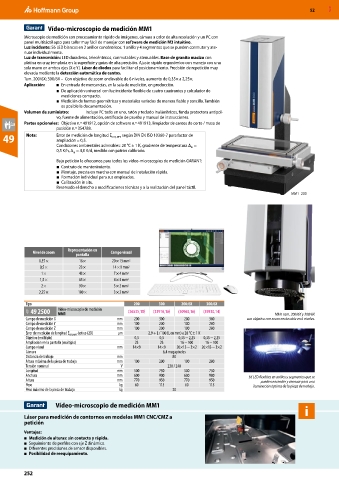

Vídeo-microscopio de medición MM1
Microscopio de medición con procesamiento rápido de imágenes, cámara a color de alta resolución y un PC con
panel multitáctil apto para taller muy fácil de manejar con software de medición M3 intuitivo.
Luz incidente: 56 LED blancos en 2 anillos concéntricos. 1 anillo y 4 segmentos que se pueden conmutar y ate-
nuar individualmente.
Luz de transmisión: LED duraderos, telecéntricos, conmutables y atenuables. Base de granito macizo con
platina en cruz templada en la superficie y guías de alta precisión. Ajuste rápido ergonómico con manejo con una
sola mano en ambos ejes (X e Y). Láser de diodos para facilitar el posicionamiento. Precisión de repetición muy
elevada mediante la detección automática de cantos.
Tam. 200/6X; 300/6X – Con objetivo de zoom enclavable de 6 niveles, aumento de 0,35× a 2,25×.
Aplicación: ■ En entrada de mercancías, en la sala de medición, en producción.
■ De aplicación universal con luz incidente flexible de cuatro cuadrantes y calculador de
mediciones compacto.
■ Medición de formas geométricas y materiales variados de manera fiable y sencilla. También
es posible la documentación.
Volumen de suministro: Incluye PC todo en uno, ratón y teclado inalámbricos, funda protectora antipol-
vo, fuente de alimentación, certificado de prueba y manual de instrucciones.
Partes opcionales: Objetivo n.º 491912, opción de software n.º 491913, limpiador de cantos de corte / masa de
posición n.º 354788.
49 Nota: Error de medición de longitud E UXY, MPE según DIN EN ISO 10360-7 para factor de
ampliación = 0,5.
Condiciones ambientales admisibles: 20 °C ± 1 K, gradiente de temperatura Δ =
th
0,5 K/h, Δ = 4,0 K/d, medido con patrón calibrado.
td

Bajo petición le ofrecemos para todos los vídeo-microscopios de medición GARANT:
■ Contrato de mantenimiento.
■ Montaje, puesta en marcha con manual de instalación rápida.
■ Formación individual para sus empleados.
■ Calibración in situ.
Reservado el derecho a modificaciones técnicas y a la realización del panel táctil.
MM1_200

Representación en
Nivel de zoom Campo visual
pantalla
0,35 × 16 × 20 × 13 mm 2
0,5 × 23 × 14 × 9 mm 2
1 × 43 × 7 × 4 mm 2
1,5 × 65 × 4 × 3 mm 2
2 × 90 × 3 × 2 mm 2
2,25 × 100 × 3 × 2 mm 2
Tipo 200 300 200/6X 300/6X
41P 49 2500 Vídeo-microscopio de medición (26535,18) (33910,16) (30960,16) (39810,14) MM1 tam. 200/6X y 300/6X
MM1
Campo de medición X mm 200 300 200 300 con objetivo con zoom enclavable en 6 niveles.
Campo de medición Y mm 100 200 100 200
Campo de medición Z mm 100 200 100 200
Error de medición de longitud E UXY, MPE óptico (2D) µm 2,9 + L / 100 (L en mm) a 20 °C ± 1 K
Objetivo (múltiplo) 0,5 0,5 0,35 − 2,25 0,35 − 2,25
Ampliación en la pantalla (múltiplo) 23 23 16 − 100 16 − 100
Campo visual mm 14×9 14×9 20×13 − 3×2 20×13 − 3×2
Cámara 6,4 megapíxeles
Distancia de trabajo mm 80
Altura máxima de la pieza de trabajo mm 100 200 100 200
Tensión nominal V 230 / 240
Longitud mm 500 730 500 730
Anchura mm 600 900 600 900 56 LED flexibles en anillos y segmentos que se
Altura mm 770 950 770 950 pueden encender y atenuar para una
Peso kg 60 115 60 115 iluminación óptima de la pieza de trabajo.
Peso máximo de la pieza de trabajo kg 20

Vídeo-microscopio de medición MM1 i

Láser para medición de contornos en modelos MM1 CNC/CMZ a
petición
Ventajas:
■ Medición de alturas: sin contacto y rápida.
■ Seguimiento de perfiles con eje Z dinámico.
■ Diferentes precisiones de sensor disponibles.
■ Posibilidad de reequipamiento.
