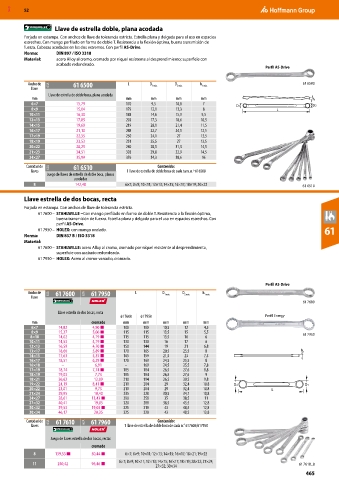

Page 1603 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Llave de estrella doble, plana acodada
Forjada en estampa. Con anchos de llave de tolerancia estricta. Estrella plana y delgada para el uso en espacios
estrechos. Con mango perfilado en forma de doble T. Resistencia a la flexión óptima, buena transmisión de
fuerza. Cabezas acodadas en los dos extremos. Con perfil AS-Drive.
Norma: DIN 897 / ISO 3318
Material: acero Alloy al cromo, cromado por níquel resistente al desprendimiento; superficie con
acabado redondeado.
Perfil AS-Drive

Ancho de 63A 61 6500 L D 1 máx. D 2 máx. h 1 máx. 61 6500
llave
Llave de estrella de doble boca, plana acodada
mm mm mm mm mm h
6×7 15,79 170 9,5 10,8 7 D1 D2
8×9 15,04 179 12,1 13,3 8 L
10×11 16,30 188 14,6 15,9 9,5
12×13 17,85 203 17,3 18,6 10,5
14×15 19,69 219 20,1 21,4 11,5
16×17 21,10 248 22,7 24,1 12,5
17×19 22,35 250 24,1 27 13,5
18×19 23,53 251 25,5 27 13,5
20×22 28,25 280 28,5 31,3 14,5
21×23 34,51 328 29,8 32,9 14,5
24×27 35,99 376 34,3 38,6 16
Cantidad de 63A 61 6510 Contenido:
llaves 1 llave de estrella de doble boca de cada tam. n.º 616500
Juego de llaves de estrella de doble boca, planas
acodadas
8 142,48 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22 61 6510

Llave estrella de dos bocas, recta
Forjada en estampa. Con anchos de llave de tolerancia estricta.
61 7600 – STAHLWILLE −Con mango perfilado en forma de doble T. Resistencia a la flexión óptima,
buena transmisión de fuerza. Estrella plana y delgada para el uso en espacios estrechos. Con
perfil AS-Drive.
61 7950 – HOLEX: con mango ovalado. 61
Norma: DIN 837 B / ISO 3318
Material:
61 7600 – STAHLWILLE: acero Alloy al cromo, cromado por níquel resistente al desprendimiento,
superficie con acabado redondeado.
61 7950 – HOLEX: Acero al cromo-vanadio, cromado.

Perfil AS-Drive
Ancho de 63A 61 7600 62A 61 7950 L D 1 máx. D 2 máx. h 1 máx.
llave
61 7600
Llave estrella de dos bocas, recta
61 7600 61 7950 Perfil Energy
mm cromado mm mm mm mm mm
6×7 14,82 4,90 ■ 100 100 10,5 12 4,5
8×9 15,27 5,06 ■ 115 115 13,5 15 5,5
8×10 14,02 4,19 ■ 115 115 13,5 16 6 61 7950
10×11 14,53 4,19 ■ 130 130 16 17 6
12×13 16,59 4,70 ■ 150 144 19 21 6,8
13×17 18,66 5,89 ■ 170 165 20,5 25,5 8
14×15 17,63 5,35 ■ 165 159 21,5 23 7,5
16×17 18,51 6,29 ■ 170 169 24,5 25,5 8
16×18 – 6,91 – 169 24,5 25,5 7,8
17×19 18,74 7,74 ■ 185 184 26,5 27,6 8,8
18×19 19,03 7,74 185 184 26,5 27,6 9
18×21 26,62 12,09 210 194 26,5 30,5 9,8
19×22 24,19 8,41 ■ 210 204 29 32,4 10,8 D2 D1
20×22 23,01 9,73 210 204 29 32,4 10,8 L
21×24 29,95 10,40 235 228 30,5 34,7 10,8
24×27 28,61 13,43 ■ 290 258 35 38,5 11
27×32 40,41 19,03 320 288 38,5 45,5 12,8
30×32 39,53 19,03 ■ 325 318 43 48,5 12,8
30×34 46,17 20,35 325 328 43 48,5 13,8
Cantidad de 63A 61 7610 62A 61 7960 Contenido:
llaves 1 llave de estrella de doble boca de cada n.° 617600/617950

Juego de llaves estrella de dos bocas, rectas
cromado
8 139,53 ■ 50,44 ■ 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×21; 19×22
6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×24;
11 240,42 96,46 ■ 61 7610_8
27×32; 30×34
465
