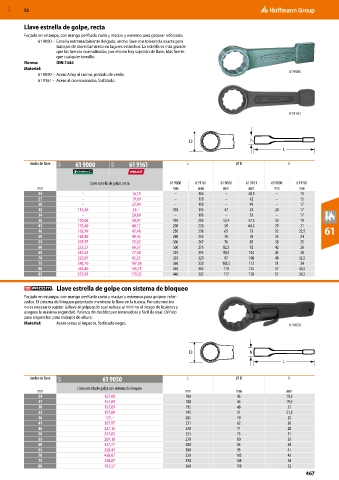

Page 1605 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Llave estrella de golpe, recta
Forjado en estampa, con mango perfilado corto y macizo y extremo para golpear reforzado.
61 9000 – Estrella extremadamente delgada, ancho llave con tolerancia exacta para
trabajos de atornillamiento en lugares estrechos. La estrella es más grande
que las tuercas normalizadas, por ello no hay sujeción de llave. Más fuerte
que cualquier tornillo.
Norma: DIN 7444
Material: 61 9000
61 9000 – Acero Alloy al cromo, pintado de verde.
61 9161 – Acero al cromovanadio, fosfatado.

61 9161

D h
L

Ancho de llave 63A 61 9000 62A 61 9161 L ⌀ D h

Llave estrella de golpe, recta 61 9000 61 9161 61 9000 61 9161 61 9000 61 9161
mm mm mm mm mm mm mm
24 – 16,15 – 166 – 40,5 – 15
27 – 19,69 – 178 – 42 – 15
30 – 22,94 – 190 – 49 – 17
32 114,46 25,– 195 195 47 51 24 17
34 – 28,69 – 196 – 53 – 17
36 120,06 30,97 195 205 52,4 57,5 26 19
41 153,40 40,12 200 230 59 64,5 29 21
46 162,99 42,48 250 238 65 73 32 22,5 61
50 188,80 49,42 280 255 70 78 35 24
55 207,97 55,02 300 267 76 85 38 25
60 235,27 66,37 300 276 82,5 92 42 26
65 287,62 77,58 325 295 90,5 102 45 28
70 320,07 85,25 355 320 97 108 48 32,5
75 348,10 107,08 360 330 103,5 113 51 34
80 483,80 145,73 440 362 110 125 57 36,5
85 533,95 179,22 440 362 117 128 57 36,5
Llave estrella de golpe con sistema de bloqueo
Forjado en estampa, con mango perfilado corto y macizo y extremos para golpear refor-
zados. El sistema de bloqueo patentado mantiene la llave en la tuerca. Por este motivo
no es necesario sujetar la llave al golpear, lo cual reduce al mínimo el riesgo de lesiones y
asegura la máxima seguridad. Palanca de desbloqueo innovadora y fácil de usar. Orificio
para enganchar para trabajos de altura.
Material: Acero tenaz al impacto, fosfatado negro. 61 9050

D h
L

Ancho de llave 63V 61 9050 L ⌀ D h

Llave estrella de golpe con sistema de bloqueo
mm mm mm mm
24 157,09 180 45 19,5
27 157,09 180 45 19,5
30 157,09 195 48 21
32 157,09 195 51 21,5
36 177,– 205 59 25
41 207,97 231 62 26
46 227,15 240 71 28
50 247,80 255 75 31
55 269,19 270 80 35
60 337,77 280 85 38
65 358,42 300 93 41
70 438,07 320 102 43
75 438,07 330 108 48
80 703,57 360 118 52
467
