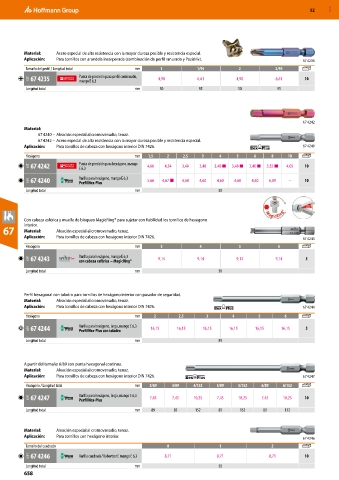

Page 1796 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Material: Acero especial de alta resistencia con la mayor dureza posible y resistencia especial.
Aplicación: Para tornillos con arandela incorporada (combinación de perfil ranurado y Pozidriv). 67 4235
Tamaño del perfil / Longitud total mm 1 1/95 2 2/95

63E 67 4235 Punta de precisión para perfil combinado, 4,90 6,61 4,90 6,61 10
mango E 6,3
Longitud total mm 50 95 50 95

67 4242
Material:
67 4240 – Aleación especial al cromovanadio, tenaz.
67 4242 – Acero especial de alta resistencia con la mayor dureza posible y resistencia especial.
Aplicación: Para tornillos de cabeza con hexágono interior DIN 7426. 67 4240
Hexágono mm 1,5 2 2,5 3 4 5 6 8 10
63E 67 4242 Punta de precisión para hexágono, mango 4,66 4,34 3,48 3,48 3,48 ■ 3,48 ■ 3,48 ■ 3,82 ■ 4,05 10
E 6,3
63H 67 4240 Varilla para hexágono, mango E 6,3 5,66 4,67 ■ 4,60 4,60 4,60 4,60 4,60 6,09 – 10
Perfil Hex-Plus
Longitud total mm 50

Con cabeza esférica y muelle de bloqueo MagicRing® para sujetar con fiabilidad los tornillos de hexágono
interior.
67 Material: Aleación especial al cromovanadio, tenaz.
Aplicación: Para tornillos de cabeza con hexágono interior DIN 7426. 67 4243

Hexágono mm 3 4 5 6
63K 67 4243 Varilla para hexágono, mango E 6,3 9,14 9,14 9,14 9,14 5
con cabeza esférica − MagicRing®
Longitud total mm 50

Perfil hexagonal con taladro para tornillos de hexágono interior con pasador de seguridad.
Material: Aleación especial al cromovanadio, tenaz.
Aplicación: Para tornillos de cabeza con hexágono interior DIN 7426. 67 4244
Hexágono mm 2 2,5 3 4 5 6
63H 67 4244 Varilla para hexágono, larga, mango E 6,3 16,15 16,15 16,15 16,15 16,15 16,15 5
Perfil Hex-Plus con taladro
Longitud total mm 89

A partir del tamaño 6/89 con punta hexagonal continua.
Material: Aleación especial al cromovanadio, tenaz.
Aplicación: Para tornillos de cabeza con hexágono interior DIN 7426. 67 4247
Hexágono / Longitud total mm 3/89 4/89 4/152 5/89 5/152 6/89 6/152

63H 67 4247 Varilla para hexágono, larga, mango E 6,3 7,45 7,45 10,25 7,45 10,25 7,45 10,25 10
Perfil Hex-Plus
Longitud total mm 89 89 152 89 152 89 152

Material: Aleación especial al cromovanadio, tenaz.
Aplicación: Para tornillos con hexágono interior. 67 4246
Tamaño del cuadrado 0 1 2
63H 67 4246 Varilla cuadrada “Robertson”, mango E 6,3 8,71 8,71 8,71 10

Longitud total mm 50
658
