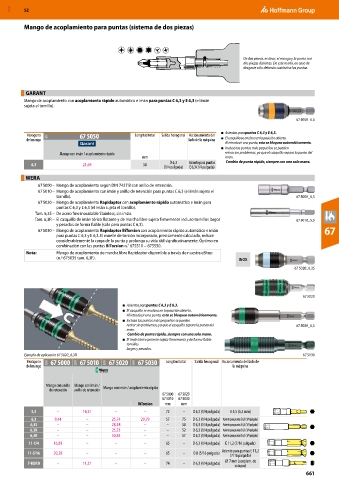

Page 1799 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Mango de acoplamiento para puntas (sistema de dos piezas)

De dos piezas, es decir, el mango y la punta son
dos piezas distintas. De este modo, en caso de
desgaste sólo deberán sustituirse las puntas.

GARANT
Mango de acoplamiento con acoplamiento rápido automático e imán para puntas C 6,3 y E 6,3 (el imán
sujeta el tornillo).

67 5050_6,3

Hexágono 61F 67 5050 Longitud total Salida hexagonal Accionamiento del ■ Asientos parapuntas C 6,3 y E 6,3.
del mango lado de la máquina ■ El casquillo se enclava en la posición abierta.
Al introducir una punta, esta se bloquea automáticamente.
■ Incluso las puntas más pequeñas se pueden
Mango con imán / acoplamiento rápido retirar sin problemas, ya que el casquillo separa la punta del
mm imán.
D 6,3 Asiento para puntas Cambio de punta rápido, siempre con una sola mano.
6,3 21,69 50
(1/4 pulgada) E 6,3 (1/4 pulgada)
WERA
67 5000 – Mango de acoplamiento según DIN 7427 B con anillo de retención.
67 5010 – Mango de acoplamiento con imán y anillo de retención para puntas C 6,3 (el imán sujeta el
tornillo). 67 5000_6,3
67 5020 – Mango de acoplamiento Rapidaptor con acoplamiento rápido automático e imán para
puntas C 6,3 y E 6,3 (el imán sujeta el tornillo).
Tam. 6,3S – De acero fino inoxidable Stainless, sin imán.
Tam. 6,3R – El casquillo de imán tórico flotante y de marcha libre sujeta firmemente incluso tornillos largos 67 5010_5,5
y pesados de forma fiable (solo para puntas C 6,3).
67 5030 – Mango de acoplamiento Rapidaptor BiTorsion con acoplamiento rápido automático e imán 67
para puntas C 6,3 y E 6,3. El muelle de torsión incorporado, precisamente calculado, reduce
considerablemente la carga de la punta y prolonga su vida útil significativamente. Óptimo en
combinación con las puntas BiTorsion n.° 675510 − 675550.
Nota: Mango de acoplamiento de marcha libre Rapidaptor disponible a través de nuestra eShop
(n.º 675035 tam. 6,3F). INOX
67 5020_6,3S

67 5020
■ Asientos parapuntas C 6,3 y E 6,3.
■ El casquillo se enclava en la posición abierta.
Al introducir una punta, esta se bloquea automáticamente.
■ Incluso las puntas más pequeñas se pueden
retirar sin problemas, ya que el casquillo separa la punta del 67 5020_6,3
imán.
Cambio de punta rápido, siempre con una sola mano.
■ El imán tórico potente sujeta firmemente y de forma fiable
tornillos
largos y pesados.
Ejemplo de aplicación 67 5020_6,3R 67 5030
Hexágono 63H 67 5000 63H 67 5010 63H 67 5020 63H 67 5030 Longitud total Salida hexagonal Accionamiento del lado de
del mango la máquina

Mango con anillo Mango con imán / Mango con imán / acoplamiento rápido
de retención anillo de retención
67 5000 67 5020
67 5010 67 5030
BiTorsion mm mm
5,5 – 14,31 – – 72 – D 6,3 (1/4 pulgada) A 5,5 (5,5 mm)
6,3 9,44 – 25,74 29,79 57 75 D 6,3 (1/4 pulgada) Asiento para puntas E 6,3 (1/4 pulgada)
6,3S – – 28,18 – – 50 D 6,3 (1/4 pulgada) Asiento para puntas E 6,3 (1/4 pulgada)
6,3K – – 25,23 – – 52 D 6,3 (1/4 pulgada) Asiento para puntas E 6,3 (1/4 pulgada)
6,3R – – 30,83 – – 57 D 6,3 (1/4 pulgada) Asiento para puntas E 6,3 (1/4 pulgada)
11-1/4 16,81 – – – 65 – D 6,3 (1/4 pulgada) E 11,2 (7/16 pulgada)
Asiento para puntas E 11,2
11-5/16 20,28 – – – 65 – D 8 (5/16 pulgada)
(7/16 pulgada)
⌀ 7 mm (acoplam. de
7-RUND – 11,21 – – 74 – D 6,3 (1/4 pulgada)
solapas)
661
