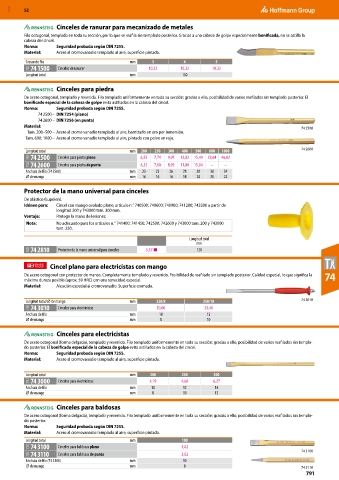

Page 1929 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 1929

MXD  52


                     Cinceles de ranurar para mecanizado de metales
          Filo octogonal, templado en toda su sección, por lo que se reafila sin templado posterior. Gracias a una cabeza de golpe especialmente bonificada, no se astilla la
          cabeza del cincel.
          Norma:     Seguridad probada según DIN 7255.
          Material:   Acero al cromovanadio templado al aire, superficie pintada.
          Grosor de filo                       mm     3           4          5
           73U  74 1500  Cinceles de ranurar         10,32      10,32       10,32
          Longitud total                       mm                150

                     Cinceles para piedra
          De acero octogonal, templado y revenido. Filo templado uniformemente en toda su sección; gracias a ello, posibilidad de varios reafilados sin templado posterior. El
          bonificado especial de la cabeza de golpe evita astillados en la cabeza del cincel.
          Norma:     Seguridad probada según DIN 7255.
              74 2500 –  DIN 7254 (plano)
              74 2600 –  DIN 7256 (en punta)
          Material:                                                                                        74 2500
            Tam. 200–500 –  Acero al cromo vanadio templado al aire, barnizado en oro por inmersión.
          Tam. 600; 1000 –  Acero al cromo vanadio templado al aire, pintado con polvo en rojo.
          Longitud total                       mm  200  250  300  400  500  600  1000                      74 2600
           73U  74 2500  Cinceles para piedra plano  6,55  7,74  9,07  12,02  15,49  22,64  46,02
           73U  74 2600  Cinceles para piedra de punta  6,32  7,60  8,92  11,80  15,04  –  –
          Anchura de filo (74 2500)            mm  23   23   26  28   30   30   34
          ⌀ de mango                           mm  16   16   16  18   20   20   22

              Protector de la mano universal para cinceles
          De plástico (Lupolen).
          Idóneo para:   Cincel con mango ovalado plano, artículo n.° 740500; 740600; 740900; 741200; 743300 a partir de
                     longitud 200 y 743000 tam. 300 mm.
          Ventaja:   Protege la mano de lesiones.
          Nota:      No adecuado para los artículos n.° 741400; 741450; 742500; 742600 y 743000 tam. 200 y 743000
                     tam. 250.
                                                                    Longitud total

                                                                      mm
           76D  74 2810  Protector de la mano universal para cinceles  5,37 ■  120

                  Cincel plano para electricistas con mango
          De acero octogonal con protector de manos. Completamente templado y revenido. Posibilidad de reafilado sin templado posterior. Calidad especial, lo que significa la   74
          máxima dureza posible (aprox. 59 HRC) con una tenacidad especial.
          Material:   Aleación especial al cromovanadio. Superficie cromada.


          Longitud total/⌀ de mango            mm       250/8           250/10                             74 3010
           73B  74 3010  Cinceles para electricistas    20,06            23,46
          Anchura de filo                      mm        10               12
          ⌀ de mango                           mm        8                10
                     Cinceles para electricistas
          De acero octogonal (forma delgada), templado y revenido. Filo templado uniformemente en toda su sección; gracias a ello, posibilidad de varios reafilados sin templa-
          do posterior. El bonificado especial de la cabeza de golpe evita astillados en la cabeza del cincel.
          Norma:     Seguridad probada según DIN 7255.
          Material:   Acero al cromovanadio templado al aire, superficie pintada.


          Longitud total                       mm     200        250        300
           73U  74 3000  Cinceles para electricistas  4,19       4,60       6,27
          Anchura de filo                      mm     10         12         14
          ⌀ de mango                           mm     8          10         12
                     Cinceles para baldosas
          De acero octogonal (forma delgada), templado y revenido. Filo templado uniformemente en toda su sección; gracias a ello, posibilidad de varios reafilados sin templa-
          do posterior.
          Norma:     Seguridad probada según DIN 7255.
          Material:   Acero al cromovanadio templado al aire, superficie pintada.
          Longitud total                       mm                100
           73U  74 3100  Cinceles para baldosas plano            3,02
           73U  74 3110  Cinceles para baldosas de punta         3,02                                      74 3100
          Anchura de filo (74 3100)            mm                10
          ⌀ de mango                           mm                 8                                        74 3110
                                                                                                             791
