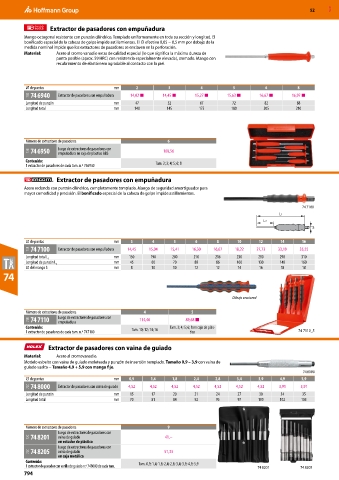

52 MXD

Extractor de pasadores con empuñadura
Mango octogonal resistente con punzón cilíndrico. Templado uniformemente en toda su sección y longitud. El
bonificado especial de la cabeza de golpe impide astillamientos. El ⌀ efectivo 0,05 − 0,5 mm por debajo de la
medida nominal impide que los extractores de pasadores se enclaven en la perforación.
Material: Acero al cromo vanadio extra de calidad especial (lo que significa la máxima dureza de
punta posible (aprox. 59 HRC) con resistencia especialmente elevada), cromado. Mango con
recubrimiento de elastómero agradable al contacto con la piel.

⌀ de puntas mm 2 3 4 5 6 8
73B 74 6940 Extractor de pasadores con empuñadura 14,02 ■ 14,45 ■ 15,27 ■ 15,63 ■ 16,67 ■ 16,97 ■
Longitud de punzón mm 47 52 67 72 82 88
Longitud total mm 140 145 175 180 205 210

Número de extractores de pasadores 6

73B 74 6950 Juego de extractores de pasadores con 108,56
empuñadura en caja de plástico ABS
Contenido: Tam. 2; 3; 4; 5; 6; 8
1 extractor de pasadores de cada tam. n.º 746940

Extractor de pasadores con empuñadura
Acero redondo con punzón cilíndrico, completamente templado. Mango de seguridad amortiguador para
mayor comodidad y precisión. El bonificado especial de la cabeza de golpe impide astillamientos.

74 7100
L1
L2
S

⌀ de puntas mm 3 4 5 6 8 10 12 14 16
73R 74 7100 Extractor de pasadores con empuñadura 14,45 15,04 15,41 16,30 16,67 18,22 27,73 33,19 35,55
Longitud total L 1 mm 150 190 200 210 216 230 280 290 310
Longitud de punzón L 2 mm 45 60 70 80 86 100 130 140 160
⌀ del mango S mm 8 10 10 12 12 14 16 18 18
74

Dibujo seccional

Número de extractores de pasadores 4 5
73R 74 7110 Juego de extractores de pasadores con 114,46 89,68 ■
empuñadura
Contenido: Tam. 10; 12; 14; 16 Tam. 3; 4; 5; 6; 8 en caja de plás-
1 extractor de pasadores de cada tam. n.º 747100 tico 74 7110_5
Extractor de pasadores con vaina de guiado

Material: Acero al cromovanadio.
Modelo esbelto con vaina de guiado moleteada y punzón de inserción templado. Tamaño 0,9 – 3,9 con vaina de
guiado suelta − Tamaño 4,9 + 5,9 con mango fijo.
74 8000
⌀ de puntas mm 0,9 1,4 1,8 2,4 2,8 3,4 3,9 4,9 5,9
72C 74 8000 Extractor de pasadores con vaina de guiado 4,52 4,52 4,52 4,52 4,52 4,52 4,52 3,91 3,91
Longitud de punzón mm 15 17 20 21 24 27 30 34 35
Longitud total mm 70 81 84 92 95 97 100 102 103

Número de extractores de pasadores 9
Juego de extractores de pasadores con
72C 74 8201 vaina de guiado 41,–
en estuche de plástico
Juego de extractores de pasadores con
72C 74 8205 vaina de guiado 51,33
en caja metálica
Contenido: Tam. 0,9; 1,4; 1,8; 2,4; 2,8; 3,4; 3,9; 4,9; 5,9
1 extractor de pasador con varilla de guiado n.º 748000 de cada tam. 74 8201 74 8205
794
