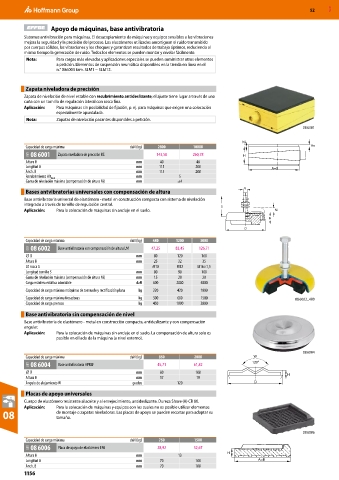

52 MXD

Apoyo de máquinas, base antivibratoria
Sistemas antivibración para máquinas. El desacoplamiento de máquinas y equipos sensibles a las vibraciones
mejora la seguridad y la precisión del proceso. Los elastómeros utilizados amortiguan el ruido transmitido
por cuerpos sólidos, las vibraciones y los choques y garantizan resultados de trabajo óptimos, reduciendo al
mismo tiempo la generación de ruido. Todos los elementos se pueden montar y nivelar fácilmente.
Nota: Para cargas más elevadas y aplicaciones especiales se pueden suministrar otros elementos
a petición. Elementos de suspensión neumática disponibles en la tienda en línea en el
n.° 086003 tam. SLM1 − SLM12.

Zapata niveladora de precisión
Zapata de nivelación de nivel estable con recubrimiento antideslizante; el ajuste tiene lugar a través de una
cuña con un tornillo de regulación lateral con rosca fina.
Aplicación: Para máquinas sin posibilidad de fijación, p. ej. para máquinas que exigen una colocación
especialmente apuntalada.
Nota: Zapatas de nivelación pasantes disponibles a petición.
08 6001

Capacidad de carga máxima daN (kg) 2800 10000
08Y 08 6001 Zapata niveladora de precisión KE 143,58 260,78
Altura H mm 40 46
Longitud A mm 115 200
Anch. B mm 115 200
mm 5
Recubrimiento Alt Anch
Gama de nivelación máxima (compensación de altura Ni) mm ±4
Bases antvibratorias universales con compensación de altura
Base antivibratoria universal de elastómero - metal en construcción compacta con sistema de nivelación
integrado a través de tornillo de regulación central.
Aplicación: Para la colocación de máquinas sin anclaje en el suelo.

Capacidad de carga máxima daN (kg) 480 1200 3000
08Y 08 6002 Base antivibratoria con compensación de altura LM 47,25 83,45 126,71
⌀ D mm 80 120 160
Altura H mm 25 32 35
⌀ rosca G M10 M12 M16×1,5
Longitud tornillo S mm 80 90 100
Gama de nivelación máxima (compensación de altura Ni) mm 15 20 20
Carga máxima estática admisible daN 600 2000 4000
Capacidad de carga máxima máquinas de torneado y rectificación plana kg 220 420 1000
Capacidad de carga máxima fresadoras kg 300 600 1500 08 6002_480
Capacidad de carga prensas kg 450 1000 2000
Base antivibratoria sin compensación de nivel
Base antivibratoria de elastómero - metal en construcción compacta, antideslizante y con compensación
angular.
Aplicación: Para la colocación de máquinas sin anclaje en el suelo. La compensación de altura solo es
posible en el lado de la máquina (a nivel externo).

08 6004
Capacidad de carga máxima daN (kg) 850 2000 W
08Y 08 6004 Base antivibratoria HPRSF 45,71 61,82 120°
⌀ D mm 80 100 H
Altura H mm 17 19
Ángulo de alojamiento W grados 120 D

Placas de apoyo universales
Cuerpo de elastómero resistente al aceite y al envejecimiento, antideslizante. Dureza Shore (A) CR 80.
Aplicación: Para la colocación de máquinas y equipos con los cuales no es posible utilizar elementos
08 de montaje o zapatas niveladoras. Las placas de apoyo se pueden recortar para adaptar su
tamaño.

08 6006
Capacidad de carga máxima daN (kg) 750 1500
08Y 08 6006 Placa de apoyo de elastómero EPA 28,92 32,67
Altura H mm 13
Longitud A mm 70 100
Anch. B mm 70 100
1156
