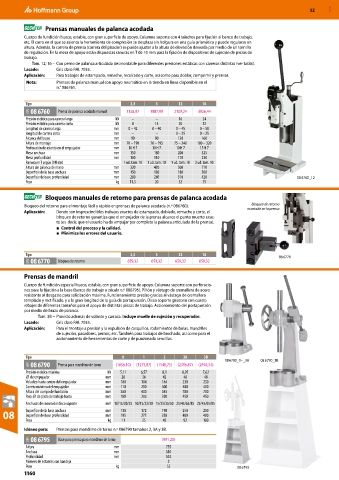

52 MXD

Prensas manuales de palanca acodada
Cuerpo de fundición hueco, estable, con gran superficie de apoyo. Columna soporte con 4 taladros para fijación al banco de trabajo,
etc. El carro en el que se asienta la herramienta de compresión se desplaza sin holgura en una guía prismática y puede regularse en
altura. Además, la carrera de prensa (carrera del pisador) se puede ajustar a la altura de elevación deseada por medio de un tornillo
de regulación. En la mesa de apoyo están dispuestas ranuras en T de 10 mm para la fijación de dispositivos de sujeción de piezas de
trabajo.
Tam. 12; 16 – Con perno de palanca articulada desmontable para diferentes presiones estáticas con carreras distintas (ver tabla).
Lacado: Gris claro RAL 7035.
Aplicación: Para trabajos de estampado, remache, recalcado y corte, así como para doblar, comprimir y prensar.
Nota: Prensas de palanca manual con apoyo neumático en la tienda en línea disponible en el
n.° 086761.

Tipo 2,5 5 12 16
08V 08 6760 Prensa de palanca acodada manual 1328,97 1887,99 2109,24 3926,44
Presión estática para carrera larga kN – – 16 24
Presión estática para carrera corta kN 8 14 20 32
Longitud de carrera larga mm 0 – 42 0 – 40 0 – 45 0 – 58
longitud de carrera corta mm – – 0 – 25 0 – 25
Alcance del brazo mm 90 90 120 160
Altura de montaje mm 70 – 190 70 – 195 75 – 240 100 – 320
Perforación de asiento en el empujador mm 10 H 7 10 H 7 10 H 7 15 H 7
Mesa anchura mm 150 180 200 325
Mesa profundidad mm 100 110 170 230
Ranura en T según DIN 650 1 ud. tam. 10 1 ud. tam. 10 1 ud. tam. 10 2 ud. tam. 10
Altura sin palanca de mano mm 320 420 500 710
Superficie de la base anchura mm 150 180 180 300
Superficie de base profundidad mm 200 240 310 420 08 6760_12
Peso kg 11,5 20 32 79

Bloqueos manuales de retorno para prensas de palanca acodada
Bloqueo de retorno
Bloqueo del retorno para el montaje fácil y rápido en prensas de palanca acodada (n.º 086760). montado en la prensa
Aplicación: Donde son imprescindibles trabajos exactos de estampado, doblado, remache y corte, el
bloqueo de retorno garantiza que el empujador de la prensa alcance el punto muerto exac-
to (es decir, que el usuario ha de empujar por completo la palanca articulada de la prensa).
■ Control del proceso y la calidad.
■ Minimiza los errores del usuario.

Tipo 2,5 5 12 16 08 6770
08V 08 6770 Bloqueo de retorno 659,32 659,32 659,32 659,32

Prensas de mandril
Cuerpo de fundición especial hueco, estable, con gran superficie de apoyo. Columna soporte con perforacio-
nes para la fijación a la base (banco de trabajo o zócalo n.º 086795). Piñón y vástago de cremallera de acero
resistente al desgaste para solicitación máxima. Funcionamiento preciso gracias al vástago de cremallera
templado y rectificado, y a la gran longitud de la guía de portapunzón. Disco soporte giratorio con cuatro
rebajes de diferentes tamaños para el apoyo de distintas piezas de trabajo. Accionamiento del portapunzón
por medio de brazo de palanca.
Tam. 3B – Provisto además de volante y carraca. Incluye muelle de sujeción y recuperador.
Lacado: Gris claro RAL 7035.
Aplicación: Para el montaje a presión y la expulsión de casquillos, rodamientos de bolas, mandriles
de sujeción, pasadores, pernos, etc. También para trabajos de brochado, así como para el
accionamiento de herramientas de corte y de punzonado sencillas.

Tipo 0 1 2 3A 3B 08 6790_0−_3A 08 6790_3B
08V 08 6790 Prensa para mandrino de torno (1056,10) (1275,87) (1548,75) (2396,87) (2976,54)
Presión estática máxima kN 5,11 6,57 8,1 8,95 7,62
⌀ de empujador mm 28 36 42 48 48
Voladizo hasta centro del empujador mm 100 104 164 230 230
Carrera máxima del empujador mm 110 200 300 400 400
Altura del cuerpo de fundición mm 260 400 545 700 700
Para ⌀ de pieza de trabajo hasta mm 180 200 320 450 450
Anchuras de ranura del disco soporte mm 10/15/20/25 10/15/22/30 15/25/35/50 25/45/65/85 25/45/65/85
08 Superficie de la base anchura mm 130 172 198 250 250
Superficie de base profundidad
480
195
mm
277
480
358
Peso kg 11 25 45 92 100
Idóneo para: Prensas para mandrino de torno n.º 086790 tamaños 2, 3A y 3B.
08V 08 6795 Base para prensa para mandrino de torno (991,20)
Altura mm 755
Anchura mm 510
Profundidad mm 524
Número de estantes con bandeja 2
Peso kg 55 08 6795
